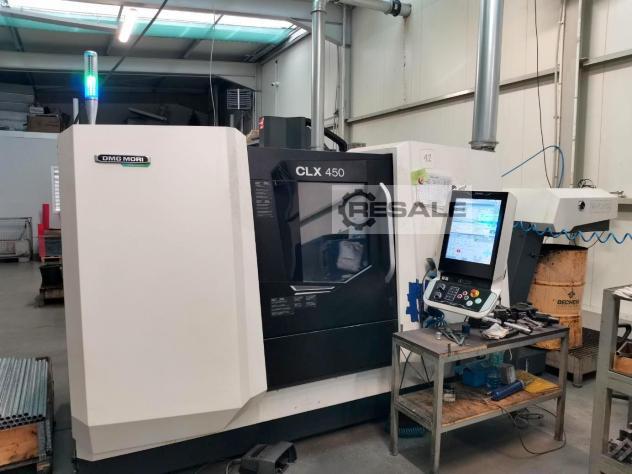

CNC Drehzentrum DMG MORI CLX 450 V1 wurde im Jahr 2012 gebaut. Diese
äußerst leistungsfähige Maschine, die für die
Präzisionsbearbeitung von Werkstücken mit einem maximalen
Durchmesser von 400 mm konzipiert wurde, verfügt über hochwertige
Komponenten in Form einer leistungsstarken Spindel und

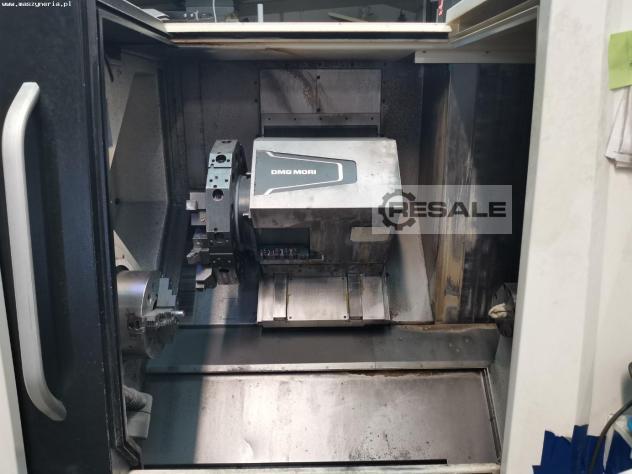

Schneidwerkzeuge. Im Inneren des großen Arbeitsraums befinden sich
außerdem ein Revolver mit 12 Positionen sowie ein speziell
entwickeltes Schrägbett, das die während der Bearbeitung
entstehenden Vibrationen und Schwingungen wirksam dämpft. Diese
Lösung führt u.a. zu einer besseren Qualität der bearbeiteten
Oberfläche oder zu einer erhöhten Lebensdauer der
Schneidwerkzeuge.
Die CNC Drehmaschine DMG MORI wird mit einer umfangreichen Ausstattung
angeboten, zu der unter anderem eine C-Achse, ein ergonomisches
Bedienpult mit eingebauter SIEMENS CNC-Steuerung und der innovative
DMG MORI IoTconnector gehören, mit dem sich Maschinen über offene
Protokolle zu einem einzigen Netzwerk verbinden lassen. Bis heute hat
die Maschine insgesamt 9049 Stunden gearbeitet. Das Gesamtgewicht der
Maschine beträgt 5900 kg.
Technische Daten der Drehmaschine DMG MORI CLX 450 V1
- maximaler Drehdurchmesser: 400 mm
- Maximale Drehlänge: 800 mm
- maximaler Stangendurchmesser: 80 mm
- Vorschub in X/Y/Z-Achse: 276/120/755 mm
- maximale Spindeldrehzahl: 4000 U/min
- Spindelleistung (40/100% DC): 17/25,5 kW
- Spindelende: A2-8
- Revolver mit 12 Positionen und VDI 40 Werkzeughaltern + 6
BT-Stationen am Scheibenumfang
- direktes Messsystem für die X-Achse
- Spannvorrichtung mit Durchgangsbeschickung
- Betriebsstunden: 9049 h
- Betriebszeit der Spindel: 4353 h
- Gewicht der Maschine: 5900 kg
Ausstattung des Drehzentrums CLX 450
- SIEMENS CNC-Steuerung mit SHOPTURN-Overlay
- 19-Zoll DMG MORI SLIMline Farb-Touchscreen-Bedienfeld
- Manueller Werkzeugmesstaster: MARPOSS
- Hydraulisches 3-Backen-Futter D254: SAMCHULLY MH-210
- C-Achse
- DMG MORI IoTconnector (Kommunikationsgerät zur Vernetzung von
Maschinen über offene Protokolle)
- integrierter Späneförderer mit Auswurf auf der rechten Seite
- M funktionsgesteuerter hydraulischer Reitstock
- Kühlmittelpistole 5 bar
- Handrad
- Fußschaltersteuerung
