Metallbearbeitungs- und Werkzeugmaschinen / Bohrmaschinen, Bohrwerke, Bearbeitungszentren / Mehrspindelbohrmaschinen
Hersteller: DMG MORI

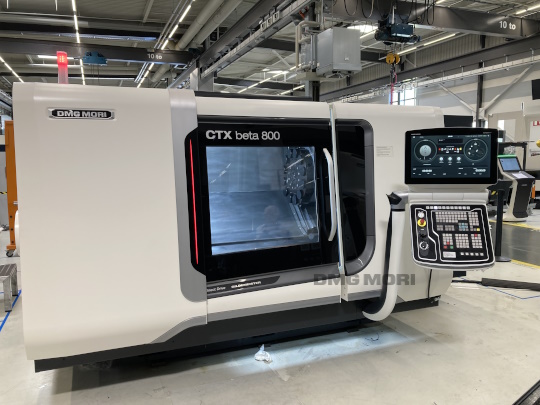

Modell: CTX beta 800
Maschinentyp: Mehrspindelbohrmaschinen
Eintrags-Nr.: 166605811
Anzahl: 1
Datum: 12.03.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071582
| Allgemein | |

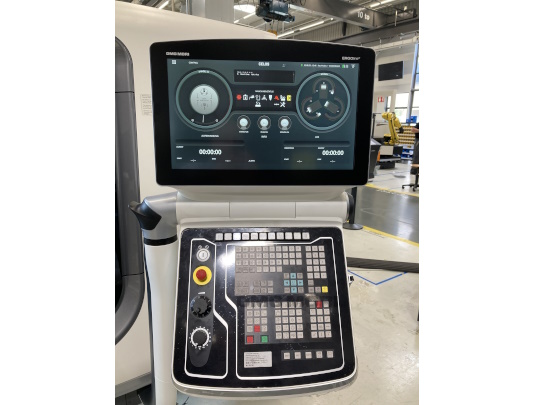

| 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate | |
| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 700 mm |
| Drehdurchmesser | 410 mm |
| Planweg | 300 mm |
| Längsweg | 850 mm |
| Max. Drehlänge | 800 mm |
| Futterdurchmesser max. | 315 mm |
| Stangendurchmesser max. | 65 mm |

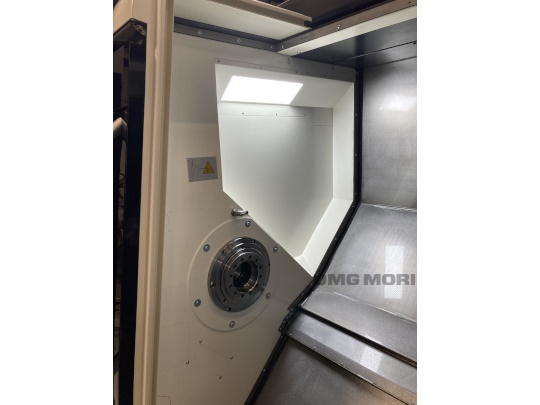

| Drehspindel (links) | |
| Spindelkopf | Flachflansch |
| Spindelkopfgrösse | 170h5 mm |
| Spindelbohrung | 87 mm |
| Spindeldurchmesser im vorderen Lager | 130 mm |
| Hauptantrieb 1 | |
| Antriebsleistung (100% ED) | 25 kW |
| Drehzahlbereich von - bis | 25 - 5000 U/min |
| Drehmoment (100% ED) | 280 Nm |
| Drehzahl der C-Achse | -200 U/min |
| Drehmoment der C-Achse (Haltemoment) | 225 Nm |
| Genauigkeit beim Punktstillsetzen | 0,01 Grad |

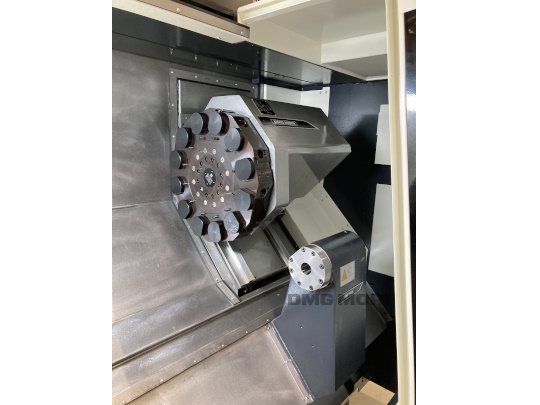

| Werkzeugträger 1 | |
| Anzahl d. Werkzeugstationen | 12 |
| Schaftdurchmesser nach DIN 69880 | 40 mm |
| Anzahl der angetriebenen Werkzeugstationen | 12 |
| Drehzahl max. | -4000 U/min |
| Leistung max. (40% ED) | 11,3 kW |
| Platzbedarf/Gewicht | |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 3,99 x 2,69 x 1,99 m |
| Gewicht ca. | 6500 Kg |
| Technologiezyklus alternierende Drehzahl | Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung) |
| Y-Axis Parting | Technologiezyklus zum Abstechen des Werkstückes über die Y-Achse zur Erreichung von signifikant höherem Vorschub, mehr Prozessstabilität und weniger Materialverlust. Diese Option enthält den Technologie- zyklus mit der entsprechenden Eingabemaske |
| Energiemessgerät für Siemens 840 sl OP CELOS | Energiemessgerät für 3D Steuerung Siemens 840D solutionline Operate mit CELOS |
| Futterspüleinrichtung, außen | Futterspüleinrichtung, außen (Hauptspindel) |
| Differenzdruckspannung f. H-Spdl | Differenzdruckspannung für Hauptspindel |
| Y-Achse für Reitstockmaschine | Y-Achse für Kreuzschlitten, Hub ± 60 mm |
| Verstärkte Kühlmittelpumpe, 5 - 20 bar | Verstärkte Kühlmittelpumpe 5 - 20 bar, frequenzgeregelt, zusätzlich zu der Standardpumpe |
| Scharnierbandspäneförderer | Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min |
| Autom.Schiebehaube, elektr. | Automatische Schiebehaubenbetätigung, elektrisch (Hinweis: Option B-L7250, automatische Ladeluke ist nicht möglich) |
| Elektrische Schnittstelle für Robo2Go | Elektrische Schnittstelle Standard Profibus für Robo2Go Inkl. - Zusätzlichem Druckluftanschluss - Zusätzlicher Ethernetschnittstelle - Netzeinspeisung des Roboters durch die Maschine - Eigener Bedienoberfläche integriert in CELOS (Powertool ab |
| Design-Variante BLACK | Design-Variante BLACK Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz |
| Pakete für erhöhte Umgebungstemperaturen | Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º) |
| Digital Manufacturing Package | Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d |
| Service Agent | Service Agent Kontrollierte Wartung und Instandhaltung der Maschine |
