Metallbearbeitungs- und Werkzeugmaschinen / Bohrmaschinen, Bohrwerke, Bearbeitungszentren / Mehrspindelbohrmaschinen
Hersteller: DMG MORI

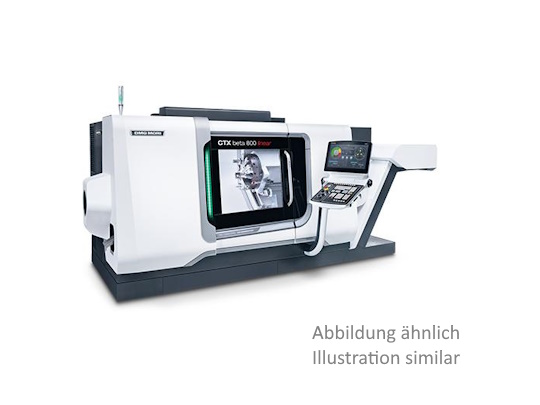

Modell: CTX beta 800
Maschinentyp: Mehrspindelbohrmaschinen
Eintrags-Nr.: 166605814
Anzahl: 1
Datum: 12.03.2025
Standort:
Deutschland
Preis:
Positionsnummer des Verkäufers: 071607
| Allgemein | |
| 2-Achsen-Universal-Drehmaschine mit C-Achse und Werkzeugantrieb; Steuerung: CELOS mit Siemens 840D sl Operate | |
| Arbeitsbereich | |
| Umlaufdurchmesser ü. Bett | 700 mm |
| Drehdurchmesser | 410 mm |
| Längsweg | 850 mm |
| Planweg | 300 mm |
| Max. Drehlänge | 800 mm |
| Futterdurchmesser max. | 315 mm |
| Stangendurchmesser max. | 65 mm |
| Drehspindel (links) | |
| Spindelkopf | Flachflansch |
| Spindelkopfgrösse | 170h5 mm |
| Spindeldurchmesser im vorderen Lager | 130 mm |
| Spindelbohrung | 87 mm |
| Hauptantrieb 1 | |
| Antriebsleistung (100% ED) | 33 kW |
| Drehzahlbereich von - bis | 20 - 4000 U/min |
| Drehmoment (100% ED) | 580 Nm |
| Drehzahl der C-Achse | -200 U/min |
| Drehmoment der C-Achse (Haltemoment) | 225 Nm |
| Genauigkeit beim Punktstillsetzen | 0,01 Grad |
| Werkzeugträger 1 | |
| Anzahl d. Werkzeugstationen | 12 |
| Schaftdurchmesser nach DIN 69880 | 40 mm |
| Anzahl der angetriebenen Werkzeugstationen | 12 |
| Drehzahl max. | -4000 U/min |
| Leistung max. (40% ED) | 11,3 kW |
| Platzbedarf/Gewicht | |
| Aufstellmaße ca. (Breite x Tiefe x Höhe) | 3,99 x 2,69 x 1,99 m |
| Gewicht ca. | 6500 Kg |
| Technologiezyklus alternierende Drehzahl | Technologiezyklus zur Anwendung einer alternierenden Drehzahl für schwingungs- kritische Aufspannungen (Nur in Verbindung mit Siemens Steuerung) |
| Y-Axis Parting | Technologiezyklus zum Abstechen des Werkstückes über die Y-Achse zur Erreichung von signifikant höherem Vorschub, mehr Prozessstabilität und weniger Materialverlust. Diese Option enthält den Technologie- zyklus mit der entsprechenden Eingabemaske |
| Energiemessgerät für Siemens 840 sl OP CELOS | Energiemessgerät für 3D Steuerung Siemens 840D solutionline Operate mit CELOS |
| Futterspüleinrichtung, außen | Futterspüleinrichtung, außen (Hauptspindel) |
| Differenzdruckspannung f. H-Spdl | Differenzdruckspannung für Hauptspindel |
| Hauptspindel ISM 102 | Hauptspindel als integrierter Spindelmotor ISM 102 - Antriebsleistung 33/40 kW (100/40% ED) - Drehmoment 580/700 Nm (100/40% ED) - Drehzahlbereich 20-4000 min-¹ - Teilhohlspanneinrichtung (hydr.) Zugkraft 60 kN bei P max 40 bar - Zugrohrinnendurchmesser |
| Y-Achse für Reitstockmaschine | Y-Achse für Kreuzschlitten, Hub ± 60 mm |
| Verstärkte Kühlmittelpumpe, 5 - 20 bar | Verstärkte Kühlmittelpumpe 5 - 20 bar, frequenzgeregelt, zusätzlich zu der Standardpumpe |
| Doppelschaltfilter am Späneförderer | Doppelschaltfilter angebaut am Späneförderer |
| Scharnierbandspäneförderer | Scharnierbandspäneförderer inkl. Kühlmitteltank und Kühl mittelpumpe, 6 bar/20L/min |
| Autom.Schiebehaube, elektr. | Automatische Schiebehaubenbetätigung, elektrisch (Hinweis: Option B-L7250, automatische Ladeluke ist nicht möglich) |
| Werkzeug-Messeinrichtung im Arbeitsraum | Werkzeugmesseinrichtung im Arbeitsraum, manuell einschwenkbar |
| Elektrische Schnittstelle für Robo2Go | Elektrische Schnittstelle Standard Profibus für Robo2Go Inkl. - Zusätzlichem Druckluftanschluss - Zusätzlicher Ethernetschnittstelle - Netzeinspeisung des Roboters durch die Maschine - Eigener Bedienoberfläche integriert in CELOS (Powertool ab |
| Scheibenreinigung der Sicherheitsscheibe | Scheibenreinigung der Sicherheits- scheibe der Arbeitsraumtür mit Druckluft (Hinweis: Der Einsatz von Kühlmittel kann die Sicht auf das Werkstück bei der Bearbeitung / Einfahren beeinträchtigen) |
| Design-Variante BLACK | Design-Variante BLACK Arbeitsraumtür, Frontblende unter der Arbeitsraumtür, und Frontscheiben- umrahmung in Farbausführung tief schwarz |
| Pakete für erhöhte Umgebungstemperaturen | Paket für erhöhte Umgebungs- temperaturen bestehend aus Schaltschrankkühlaggregat (bis 40º) |
| Digital Manufacturing Package | Digital Manufacturing Package (1) IoTconnector Ermöglicht die Nutzung der Onlinedienste von DMG MORI (2) Machine Data Connector (MDC) Standardisierte Maschinendatenschnittstelle Protokolle: OPCUA, MTConnect, MQTT (3) NETservice Qualifizierter Support d |
| Messenger V4 | Die aktuellste Version des DMG MORI MESSENGER dient der webbasierten Darstellung des Maschinen Live Status. Sie ermöglicht die Auswertung von Maschinenlaufzeit, Stillstand und Störung mithilfe konfigurierbarer Dashboards und schafft Transparenz in de |
| Service Agent | Service Agent Kontrollierte Wartung und Instandhaltung der Maschine |
| Sonderausstattung | Maschine mit RMS-Sensor |
