Chemische Vorbehandlung für die Pulverbeschichtung (3 Zonen)
1 Maße der Kabine Länge 3900 mm
Breite 1600 mm
Höhe 2500 mm
2 Maße der Vorbehandlung komplett Länge 4000 mm
Breite 3000
mm
Höhe 4000
mm
3 Durchlassöffnung Breite 1000 mm
Höhe 1700
mm
Die chemische Vorbehandlung für einen Einsatz von Nano-Technologie
oder Phosphatierung besteht aus 3 Stufen in 1 Sprühkammer. Die
chemische Sprühvorbehandlung arbeitet im Takt und das bedeutet, dass
die Werkstücke manuell in die Kammer geschoben werden. Nach dem
Schließen der Türen startet der Durchgang und die Pumpen beginnen zu
sprühen. Jede Pumpe hat unterschiedliche Sprühzeiten. Nach
Beendigung des Sprühvorgangs gibt es einen Alarm, der anzeigt, dass
die Tür geöffnet und das Werkstück herausgezogen werden kann. Alle
Funktionen der Vorbehandlung werden vom Hauptbedienfeld gesteuert.
Stufe 1 wird mit einer 72 kW Elektroheizung beheizt
• Hauptteile der chemischen Vorbehandlung (Tanks, Boden) bestehen
aus Edelstahl.
• Wände und Dach bestehen aus Paneelen. Die Isolierung der Platten
aus Polyurethan haben eine Stärke = 50 mm. Die
Paneele sind innen aus Edelstahl gefertigt und außen aus verzinktem
Stahl, lackiert RAL 5010.
• Belüftungssystem komplett aus Edelstahl.
• Alle Pumpen bestehen aus Edelstahl
• Tank Nr. 1 ist thermisch isoliert = 50 mm Steinwolle.

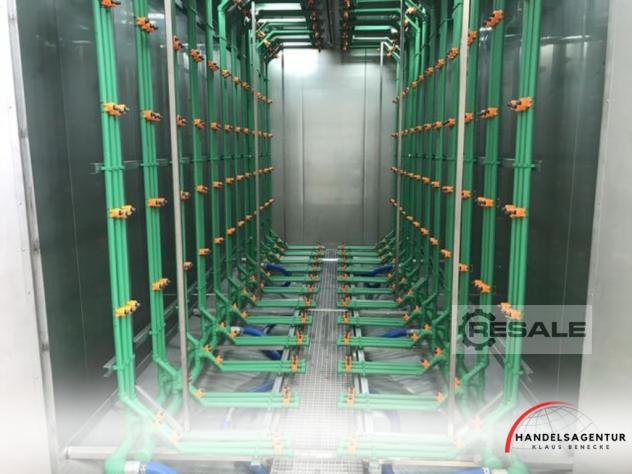

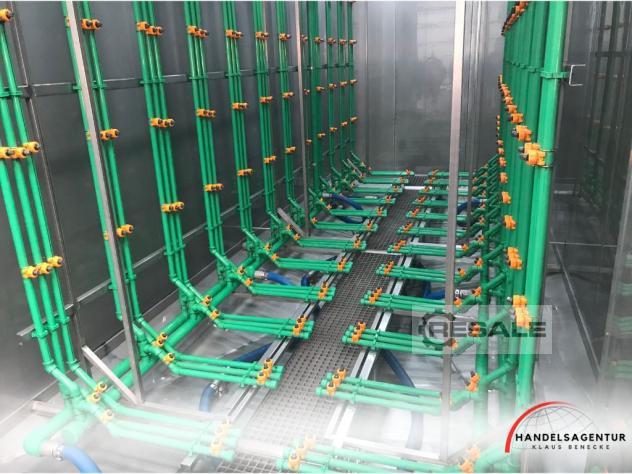

• Das Sprühsystem besteht aus PVC-U-Rohren.
• Die Düsen bestehen aus speziellem chemikalienbeständigem
PVC-U.
• Die Düsen können sich von 0 auf 120 ° drehen, um sich an das
Werkstück anzupassen.
• Alle Ventile, Rohre und Kurven bestehen aus PVC-U und
Edelstahl.
• Alle Prozesstanks haben manuelle Ventile, so dass die Tanks bei
Bedarf geleert werden können.
• Alle Sprühpumpen sind mit Doppelfiltern geschützt.
• Alle Sprühpumpen verfügen über Manometer und Ventile zur
Einstellung des Sprühdrucks.
• Füllstandsüberwachung, bei Bedarf wird allen Prozesstanks
automatisch Flüssigkeit zugeführt.
• Über das Laufgitter kann der Bediener einfach und sicher den
Tunnel für Inspektions- und Wartungsarbeiten betreten.
