Schleifdurchmesser: 350 mm
Schleiflänge: 1500
mm
Spitzenhöhe: 175 mm
Schleifscheibendurchmesser: 400
mm
Schleifscheibenbreite: 50 mm
Bohrung: 127
mm
Werkstückspindelkegel: MK5
Werkstückspindeldrehzahl:
20-400 U/min
Werkstückspindel - Bohrung:
mm
Werkstückspindelstock schwenkbar: 360
°
Schleifspindelstock schwenkbar: 180 + -
°
Schleifspindeldrehzahl: 1500,1700,2200 U/min
Zustellung
hubweise: 0-9,99 mm/Ø
Zustellung fortlaufend: 0-9,99
mm/Ø
Tisch schwenkbar: ±8 °
Längsbewegung des Tisches: 700
mm
Tischgeschwindigkeit: 0,02-6 m/min
Werkstückgewicht
zwischen Spitzen: 130 kg
Werkstückgewicht max.- fliegend: 130
inkl. Spannung kg
Querweg: max. 270 mm
schleifbare Bohrung:
mm
Schleiftiefe: mm
Innenspindelaufnahme: 80
mm
Reitstock-Pinolenaufnahme MK: 3
Pinolenweg: 30
mm
Gesamtleistungsbedarf: 6,5 kW
Maschinengewicht ca.: 3,6
t
Raumbedarf ca.: 5,48 x 2,0 m
Überholt nach Kellenberger
Richtlinie inklusive
neuer, moderner sowie zukunftssicherer
Steuerung.

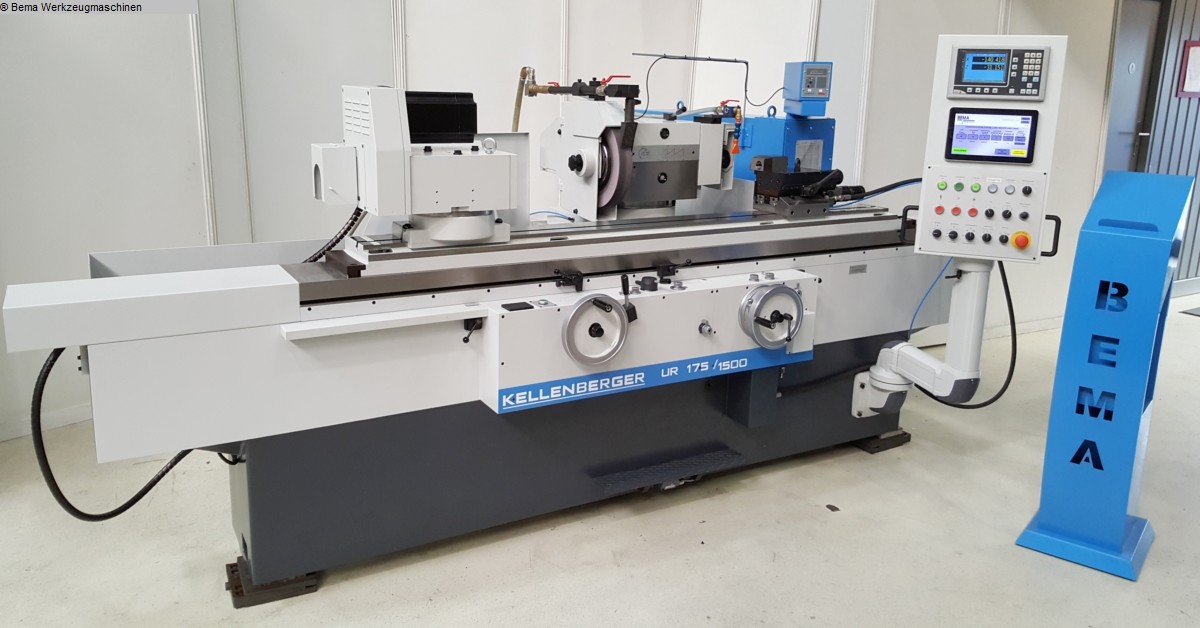

Foto von bereits gelieferter
Maschine.
-Die Bedienung über das Touch-Panel ist denkbar
einfach.
-Die Symbolik auf der Steuertafel ist praktisch identisch
mit der
ursprünglichen Steuerung somit entfällt die
Einarbeitung.
-Diagnosefunktion mit Anzeige von SPS Hinweisen und
den digitalen I/O
-Abrichtfunktion auf Kundenwunsch erweiterbar
bzw. änderbar.
-Auf Wunsch orientierter Spindelhalt der
Werkstückspindel möglich.
-Neuer Maximaler Zustellbetrag 40mm
auf Wunsch noch erweiterbar.
-Digitalanzeige in 2 Achsen.
Auflösung x-Achse 0,5my
Optionen:
-Drehgeber mit
digitaler Anzeige im Werkstückspindelstock
-Drehgeber mit
digitaler Anzeige im Schleifspindelstock (keine Höhenverstellung
mit Spindel möglich)
-Neue stabile Innenschleifvorrichtung
Durchmesser 80mm oder 100mm
mit Höhenjustierung.
-Erhöhung
der Spitzenhöhe auf max. 225mm
-Drehzahlregelung für die
Schleifspindel
Inklusive:
-Neuer DGS
Papierbandfilter
-Bedienwerkzeug
-Spannrohr für
Futter
weiteres Zubehör auf Anfrage.
Maschine
verfügt in der x-Achse über ein elektronisch gesteuertes
Zustellsystem
mit Schrittmotorantrieb.
Hydraulische
Tischlängs- und Eilgangbewegung.
Vielseitige Einsatzmöglichkeit
in der Produktion beim Aussenrund- und
Innenschleifen oder für
das Aussen-, Plan- und Innenschleifen in einer
Aufspannung von
Einzelteilen.
Mögliche Optionen:
-Halbautomatische
Abrichtzyklen für das Aussen- und Innenschleifen
-automatischer
Abrichtkompensation.
-Messsteuerung
