Schleifdurchmesser: 350 mm
Schleiflänge: 600 mm
Spitzenhöhe:
175 mm
Schleifscheibendurchmesser: 400
mm
Schleifscheibenbreite: 50 mm
Bohrung: 127
mm
Werkstückspindelkegel: MK5
Werkstückspindeldrehzahl:
20-400 U/min
Werkstückspindel - Bohrung:
mm
Werkstückspindelstock schwenkbar: 360
°
Schleifspindelstock schwenkbar: 180 + -
°
Schleifspindeldrehzahl: 1500,1700,2200 U/min
Zustellung
hubweise: 0-9,99 mm/Ø
Zustellung fortlaufend: 0-9,99
mm/Ø
Tisch schwenkbar: ±10 °
Längsbewegung des Tisches:
1100 mm
Tischgeschwindigkeit: 0,02-6 m/min
Werkstückgewicht
zwischen Spitzen: 130 kg
Querweg: max. 270
mm
Werkstückgewicht max.- fliegend: 130 inkl. Spannung
kg
schleifbare Bohrung: mm
Schleiftiefe:
mm
Innenspindelaufnahme: 80 mm
Reitstock-Pinolenaufnahme MK: 3
Pinolenweg: 30 mm
Gesamtleistungsbedarf: 6,5
kW
Maschinengewicht ca.: 3,05 t
Raumbedarf ca.: 4 x 2
m
Als weltweit führendes Unternehmen im Bereich Kellenberger –
Überholung /
Retrofit sind wir nicht nur in der Lage die
Maschinen in Neumaschinen-Qualität
und mit Gewährleistung
auszuliefern, sondern können Ihnen darüber hinaus auch
den
Service für Ihre Maschinen anbieten.Überholt nach Kellenberger
Richtlinie
inklusive
neuer, moderner sowie zukunftssicherer
Steuerung.

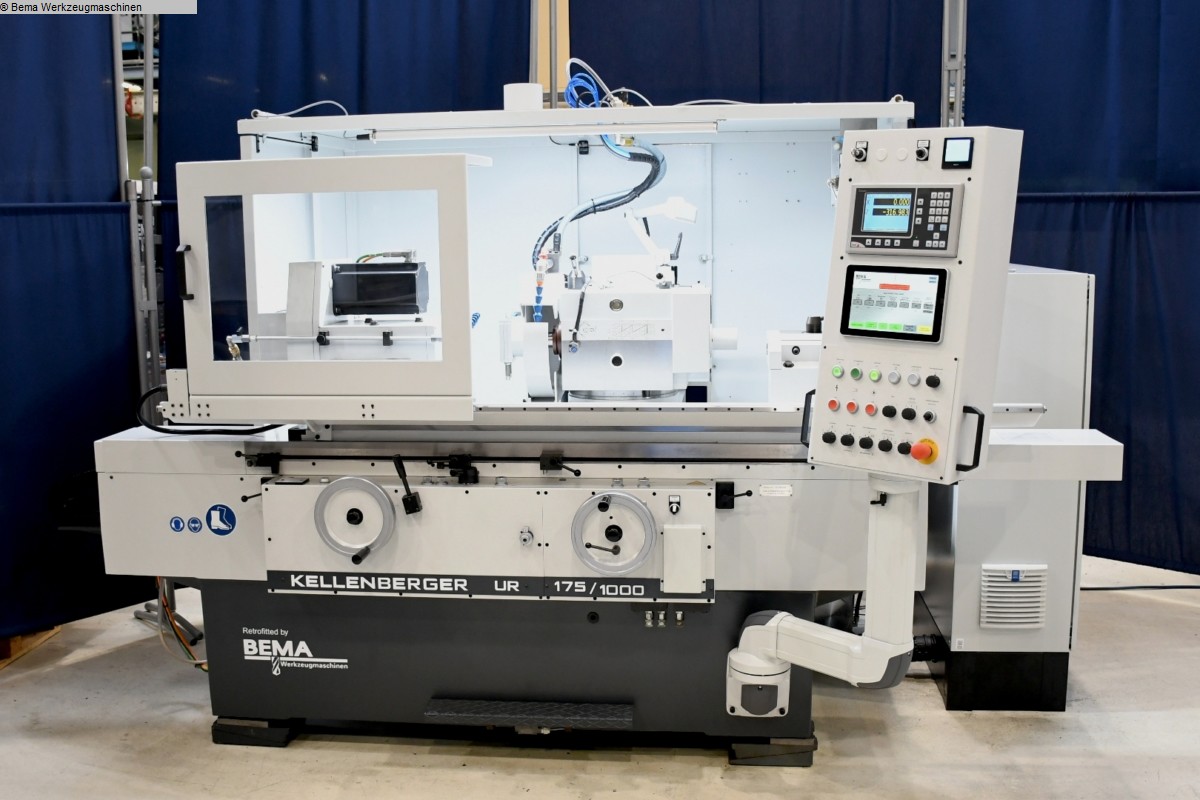

Foto von bereits gelieferter Maschine in
Spitzenweite 1500mm.
-Die Bedienung über das Touch-Panel ist
denkbar einfach.
-Die Symbolik auf der Steuertafel ist praktisch
identisch mit der
ursprünglichen Steuerung somit entfällt die
Einarbeitung.
-Diagnosefunktion mit Anzeige von SPS Hinweisen und
den digitalen I/O
-Abrichtfunktion auf Kundenwunsch erweiterbar
bzw. änderbar.
-Auf Wunsch orientierter Spindelhalt der
Werkstückspindel möglich.
-Neuer Maximaler Zustellbetrag 40mm
auf Wunsch noch erweiterbar.
-Digitalanzeige in 2 Achsen.
Auflösung x-Achse 0,5my
Optionen:
-Drehgeber mit
digitaler Anzeige im Werkstückspindelstock
-Drehgeber mit
digitaler Anzeige im Schleifspindelstock (keine
Höhenverstellung
mit Spindel möglich)
-Neue stabile
Innenschleifvorrichtung Durchmesser 80mm oder 100mm
mit
Höhenjustierung.
-Erhöhung der Spitzenhöhe auf max.
225mm
-Drehzahlregelung für die
Schleifspindel
Inklusive:
-Bedienwerkzeug
-Spann
rohr für Futter
weiteres Zubehör auf
Anfrage.
Maschine verfügt in der x-Achse über ein
elektronisch gesteuertes Zustellsystem
mit
Schrittmotorantrieb.
Hydraulische Tischlängs- und
Eilgangbewegung.
Vielseitige Einsatzmöglichkeit in der Produktion
beim Aussenrund- und
Innenschleifen oder für das Aussen-, Plan-
und Innenschleifen in einer
Aufspannung von
Einzelteilen.
Mögliche Optionen:
-Halbautomatische
Abrichtzyklen für das Aussen- und Innenschleifen
-automatischer
Abrichtkompensation.
-Messsteuerung
Die
Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den
grundlegenden Sicherheits- und Schutzanforderungen wie in der
BetrSichV 2015
genannt.
Eine Anhebung des erforderlichen
Mindest-Schutzzieles ist mittels einer
Gefährdungsbeurteilung
nach BetrSichV zu ermitteln.
