Schleifdurchmesser: 350 mm
Schleiflänge: 1500
mm
Spitzenhöhe: 175 mm
Schleifscheibendurchmesser: 400
mm
Schleifscheibenbreite: 50 mm
Bohrung: 127
mm
Werkstückspindelkegel: MK5
Werkstückspindeldrehzahl:
20-400 U/min
Werkstückspindel - Bohrung:
mm
Werkstückspindelstock schwenkbar: 360
°
Schleifspindelstock schwenkbar: 180 + -
°
Schleifspindeldrehzahl: 1500,1700,2200 U/min
Zustellung
hubweise: 0-40 mm/Ø
Zustellung fortlaufend: 0-40 mm/Ø
Tisch
schwenkbar: ±6,5 °
Längsbewegung des Tisches: 1530
mm
Tischgeschwindigkeit: 0,02-6 m/min
Werkstückgewicht
zwischen Spitzen: 130 kg
Werkstückgewicht max.- fliegend: 130
inkl. Spannung kg
Querweg: max. 270 mm
schleifbare Bohrung:
mm
Schleiftiefe: mm
Innenspindelaufnahme: 80
mm
Reitstock-Pinolenaufnahme MK: 3
Pinolenweg: 30
mm
Gesamtleistungsbedarf: 6,5 kW
Maschinengewicht ca.: 3,05
t
Raumbedarf ca.: 4 x 2 m
Als weltweit führendes Unternehmen
im Bereich Kellenberger – Überholung /
Retrofit sind wir nicht
nur in der Lage die Maschinen in Neumaschinen-Qualität
und mit
Gewährleistung auszuliefern, sondern können Ihnen darüber hinaus
auch
den Service für Ihre Maschinen anbieten.Überholt nach
Kellenberger Richtlinie
inklusive
neuer, moderner sowie
zukunftssicherer Steuerung.

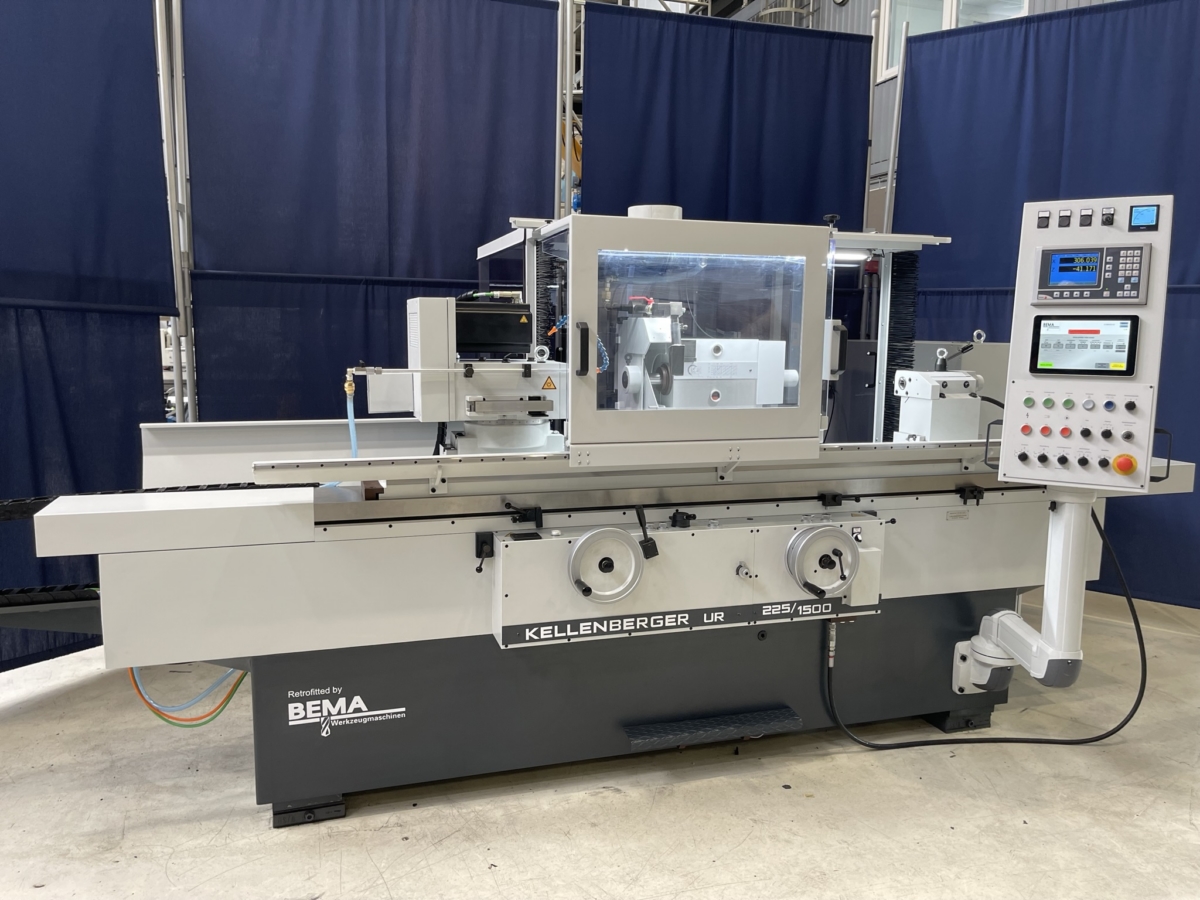

Foto von bereits gelieferter
Maschine.
Besonderheit:
Minimierter Stick-Slip
Effekt durch BEMA-Umbau in der Zustellachse!
Wenn man von Hand
zustellt und dann im Eilgang nach hinten fährt
z.B zum Messen und
anschließend wieder vor überfährt die Achse
nicht bzw. so gut
wie nicht ihre alte Position!

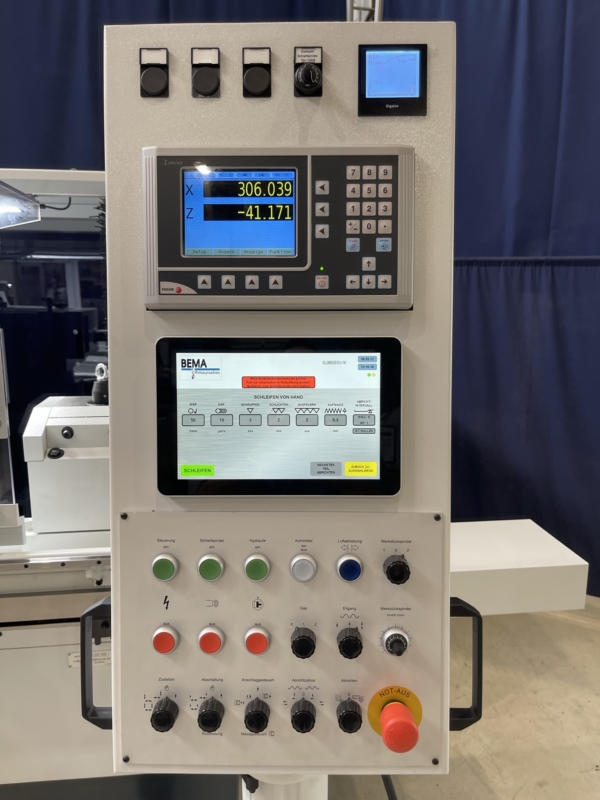

-Die Bedienung über das
Touch-Panel ist denkbar einfach.
-Die Symbolik auf der Steuertafel
ist praktisch identisch mit der
ursprünglichen Steuerung somit
entfällt die Einarbeitung.
-Diagnosefunktion mit Anzeige von SPS
Hinweisen und den digitalen I/O
-Abrichtfunktion auf Kundenwunsch
erweiterbar bzw. änderbar.
-Auf Wunsch orientierter Spindelhalt
der Werkstückspindel möglich.
-Neuer Maximaler Zustellbetrag
40mm auf Wunsch noch erweiterbar.
-Digitalanzeige in 2
Achsen. Auflösung x-Achse
0,5my
Optionen:
-Drehgeber mit digitaler Anzeige im
Werkstückspindelstock
-Drehgeber mit digitaler Anzeige im
Schleifspindelstock (keine Höhenverstellung
mit Spindel
möglich)
-Neue stabile Innenschleifvorrichtung Durchmesser 80mm
oder 100mm
mit Höhenjustierung.
-Erhöhung der Spitzenhöhe
auf max. 225mm
-Drehzahlregelung für die
Schleifspindel
Inklusive:

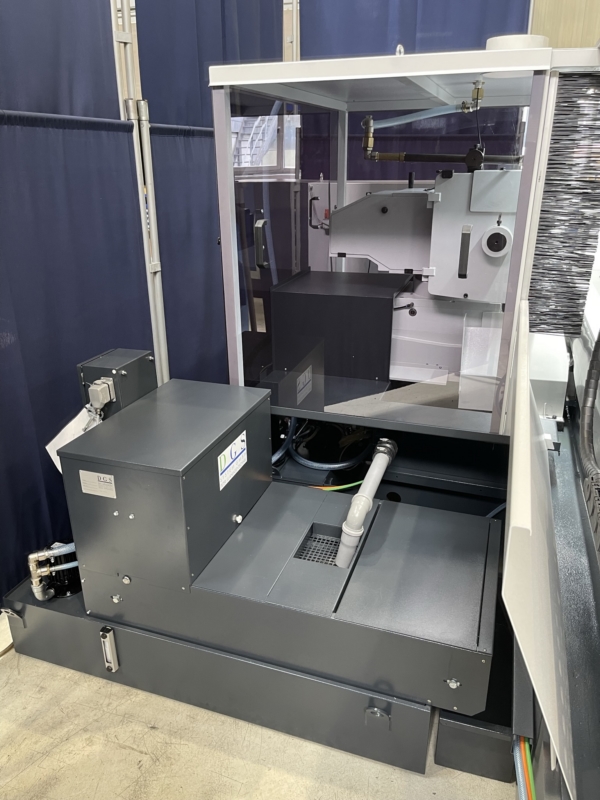

-Neuer DGS
Papierbandfilter
-Bedienwerkzeug
-Spannrohr für
Futter
weiteres Zubehör auf Anfrage.
Maschine
verfügt in der x-Achse über ein elektronisch gesteuertes
Zustellsystem
mit Schrittmotorantrieb.
Hydraulische
Tischlängs- und Eilgangbewegung.
Vielseitige Einsatzmöglichkeit
in der Produktion beim Aussenrund- und
Innenschleifen oder für
das Aussen-, Plan- und Innenschleifen in einer
Aufspannung von
Einzelteilen.
Mögliche Optionen:
-Halbautomatische
Abrichtzyklen für das Aussen- und Innenschleifen
-automatischer
Abrichtkompensation.
-Messsteuerung
Die
Werkzeugmaschine entspricht zum derzeitigen Zeitpunkt nicht den
grundlegenden Sicherheits- und Schutzanforderungen wie in der
BetrSichV 2015
genannt.
Eine Anhebung des erforderlichen
Mindest-Schutzzieles ist mittels einer
Gefährdungsbeurteilung
nach BetrSichV zu ermitteln.
Die Daten
fü, dieses Inserat wurden erstellt mit ModulMWS - die
Maschinenverwaltung von LogoTech oHG.
