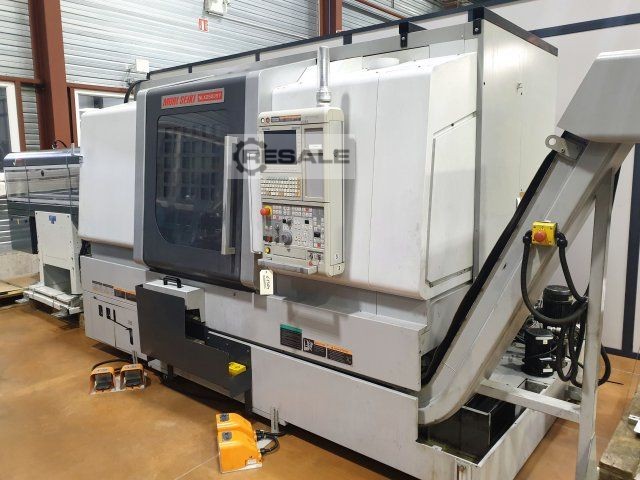

Leistungsbeschreibung:
Fassungsvermögen:
Schaukel über Bett
Schwenken Sie über das Bett mit Interferenz durch die
Frontabdeckung
Schwenken über Querschlitten
Maximale Stangenkapazität
Standard-Drehdurchmesser
Maximaler Drehdurchmesser (Hauptspindel)
Maximale Drehlänge
Hauptspindel:
Höchstgeschwindigkeit
Spindelnase
Durchmesser des Spindellagers
Durchmesser der Spindel durch die Bohrung
Minimaler Spindel-Indexierwinkel (C-Achse)
Reisen:
Verfahrweg der X-Achse
Verfahrweg der Y-Achse
Verfahrweg der Z-Achse
Vorschub:
Eilgang der X- und Z-Achsen
Eilgang der Y-Achse
Verfahrgeschwindigkeiten des Reitstocks, des Reitstocks
Maximaler Jog-Vorschub des Reitstocks
Türmchen:
Anzahl der Revolver-Werkzeugstationen
Schafthöhe für abgewinkeltes Werkzeug
Schaftdurchmesser für Bohrstange (Hauptspindel)
Bearbeitungskapazität für rotierende Werkzeuge
Maximale Drehzahl des rotierenden Werkzeugs
Reitstock:
Reise
Durchmesser der Spindel
Spindelkegel
Zeit verkürzen
Betriebszeit
Stunden beim Einschalten
36.22"
23.58"
29.21"
3.15"
10.67"
14.4"
27.76"
4.000 U/min
A2-8
5.51"
3.58"
.001°
10.24"
31.3"
+/-1.97"
1.181 I.P.M.
393,7 I.P.M.
787/275 I.P.M.
0 bis 196,85 I.P.M.
12
.98"
1.97"
Bohrmaschine - 1.02", Gewindebohrer - M20
6.000 U/min
28.9"
3.15"
#3 Morsen
3.531 Stunden
4.354 Stunden
25.703 Stunden
Fassungsvermögen:
Über das Bett schwingen.. 36.22"
Schwenken Sie über das Bett mit Störungen durch die vordere
Abdeckung... 23.58"
Schwenken Sie über die Querrutsche.. 29.21"
Maximale Stangenkapazität... 3.15"
Standard-Drehdurchmesser... 10.67"
Maximaler Drehdurchmesser (Hauptspindel). 14.4"
Maximale Drehlänge.. 27.76"
Hauptspindel:
Höchstgeschwindigkeit.. 4.000 U/min
Spindelnase. A2-8
Durchmesser des Spindellagers. 5.51"
Durchmesser der Spindel durch die Bohrung 3.58"
Minimaler Spindel-Indexierwinkel (C-Achse). 001°
Reisen:
Verfahrweg der X-Achse.. 10.24"
Verfahrweg der Y-Achse.. 31.3"
Verfahrweg der Z-Achse...+/-1,97"
Vorschub:
Eilganggeschwindigkeit der X- und Z-Achse... 1.181 I.P.M
Eilgang der Y-Achse... 393,7 I.P.M.
Verfahrgeschwindigkeiten des Reitstocks.. 787/275 I.P.M.
Maximaler Jog-Vorschub des Reitstocks. 0 bis 196,85 I.P.M.
Türmchen:
Anzahl der Revolver-Werkzeugplätze... 12
Schafthöhe für abgewinkeltes Werkzeug... 98"
Schaftdurchmesser für Bohrstange (Hauptspindel). 1.97"
Bearbeitungskapazität für rotierende Werkzeuge.. Bohrmaschine -
1.02", Gewindebohrer - M20
Maximale Drehzahl des rotierenden Werkzeugs. 6.000 U/min
Reitstock:
Reise... 28.9"
Durchmesser der Spindel. 3.15"
Spindelkegel.#3 Morse

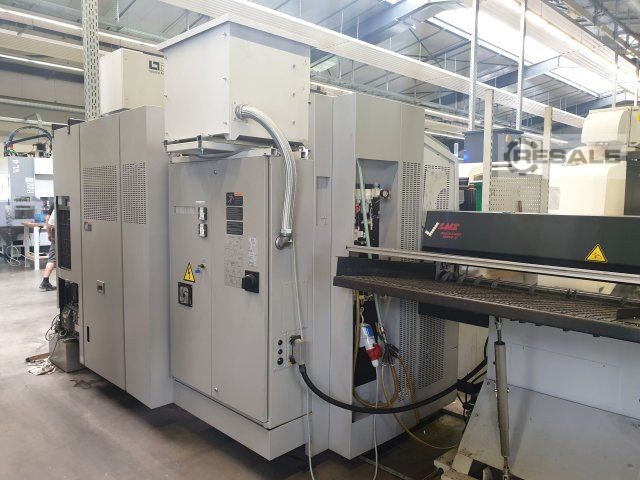

Ausgestattet mit:

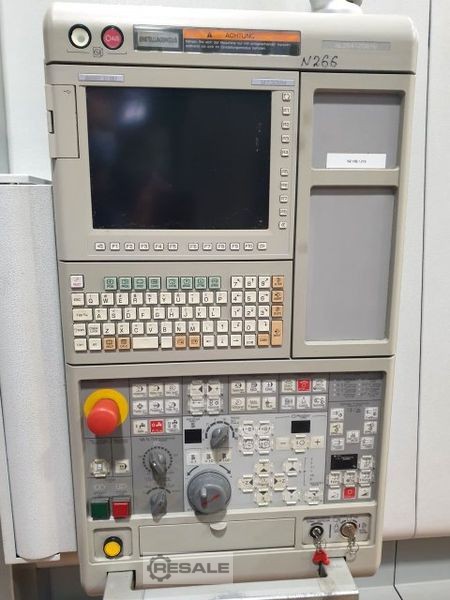

#M-730BM MITSUBISHI Vierachs-CNC mit MAPPS (Mori Advanced
Programming
Produktionssystem) dialogorientierte automatische Programmierung,
USB-Anschlüsse und Ethernet
Schnittstelle

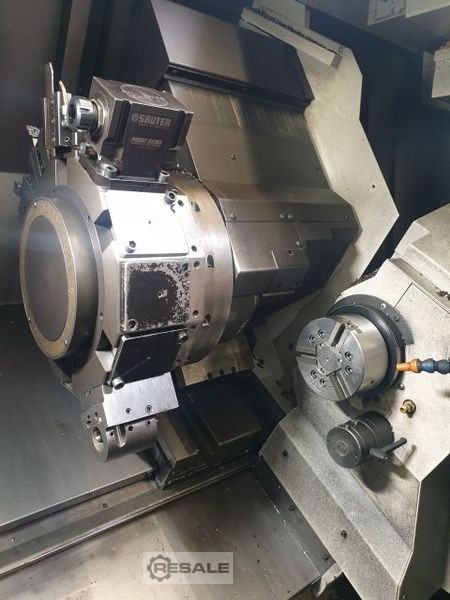

Revolver mit zwölf Stationen, eingebautem Fräsmotor mit
Direktantrieb und Y-Achsen-Steuerung
(6) Werkzeughalter für stromführende, (4) Außendurchmesser und (2)
Innendurchmesser

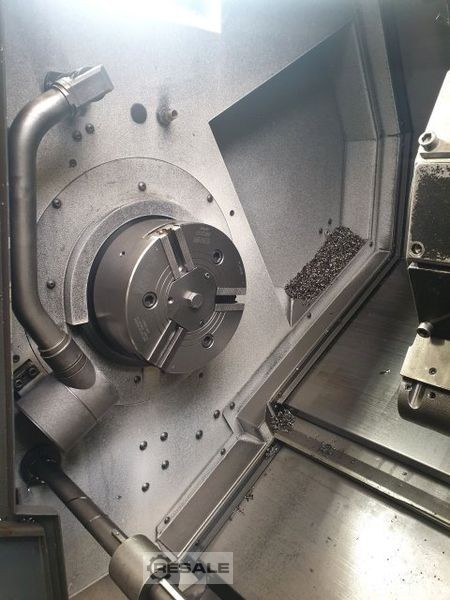

KITIGAWA Dreibacken-Hydraulikfutter mit 10" Durchmesser
Elektrisches Fußpedal mit Fernbedienung zum Ein- und Ausspannen des
Hydraulikfutters
Reitstock mit eingebauter Mitte
LNS Turbo Scharnier-Späneförderer
Automatische Türoption
Werkzeug-Voreinstellgerät
DAIKIN "Eco Rich" Hydrauliksystem mit 1 PS Pumpenmotor

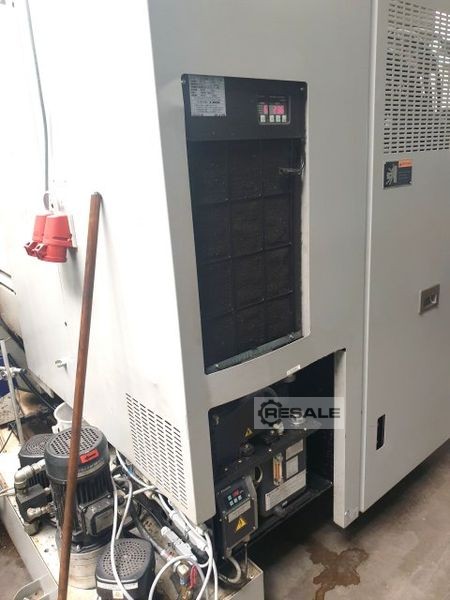

DAIKIN Ölkühlaggregat
D-30 Chip Blaster Hochdruck-Kühlmitteleinheit
Kühlmittelsystem mit externer Pumpe und Tank
4.1 P.P. X-, Y- und Z-Achsen-Vorschubmotoren
7,5/5 PS (7,5 Minuten/Dauerbetrieb) Antriebsmotor für rotierende
Werkzeuge
34,7/30 PS (30 Minuten/Dauerbetrieb) Antriebsmotor für die
Hauptspindel
Die Maschine ist für den Betrieb mit 3/60/220 Volt verdrahtet.
Ungefähres Gewicht (nur Maschine): 13.640 lbs.
Ungefähre Abmessungen (nur Maschine): 120" L-R x 82" F-B x 84" Höhe
