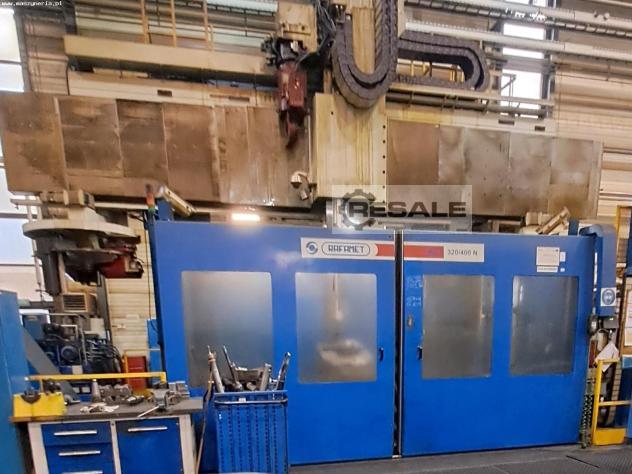

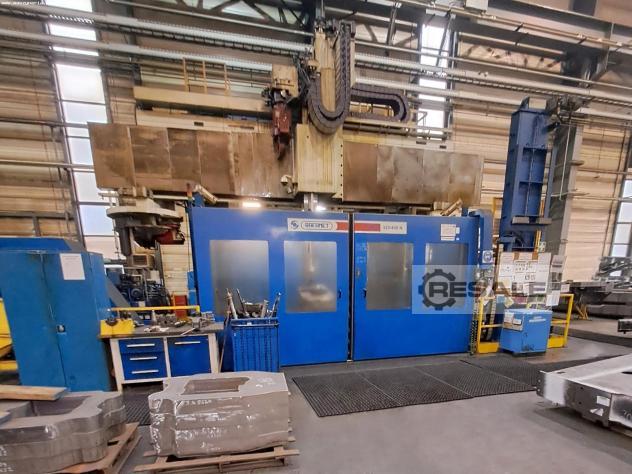

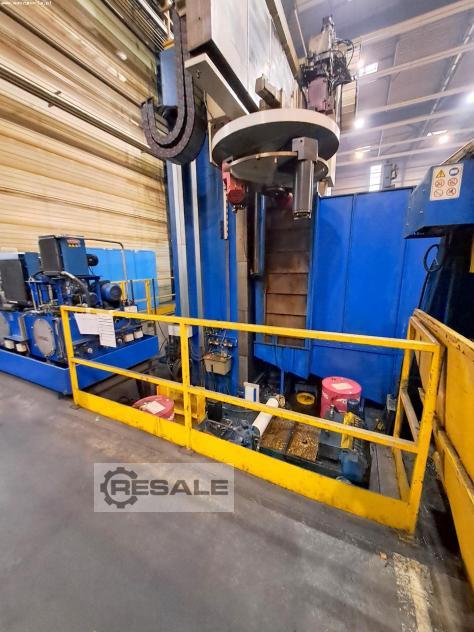

RAFAMET KCI 320/400N CNC-Karusselldrehmaschine die 2011 in Polen
hergestellt wurde, kann dank eines Drehkopfes und dreier in
verschiedenen Winkeln angeordneter Fräsköpfe komplexe
Produktionsprogramme an großformatigen Werkstücken durchführen. Die
Maschine mit ihrer kompakten Rahmenstruktur aus hochwertigem Grauguss
zeichnet sich durch hohe geometrische Stabilität, hohe Steifigkeit
und hervorragende Schwingungsdämpfung aus.
Die CNC Karusselldrehmaschine KCI 320/400N führt mit Hilfe der
eingesetzten Köpfe Präzisionsdreh-, Fräs-, Bohr- und
Ausdreharbeiten an zylindrischen, konischen und gekrümmten Flächen
durch. Einer von ihnen ist ein spezieller Fräskopf (offset), mit dem
Bohr- und Fräsarbeiten durchgeführt werden können, wobei die
Position der Werkzeugachse gegenüber der Spindelachse in einer
Richtung parallel zur Verfahrwegebene des Schlittens versetzt ist. Zum
anderen ermöglicht der Drehkopf die Montage von CAPTO-Drehwerkzeugen
in horizontalen und vertikalen Aufnahmen und gewährleistet die
Kühlmittelzufuhr zum/durch das Schneidwerkzeug.
Der gesamte Arbeitsbereich der CNC-Drehmaschine RAFAMET ist
vollständig beleuchtet und mit Schutzvorrichtungen versehen, um die
Sicherheit bei der Benutzung zu gewährleisten. In seinem Inneren

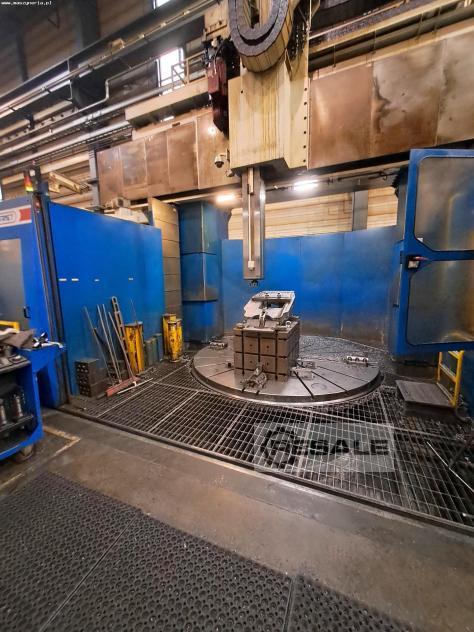

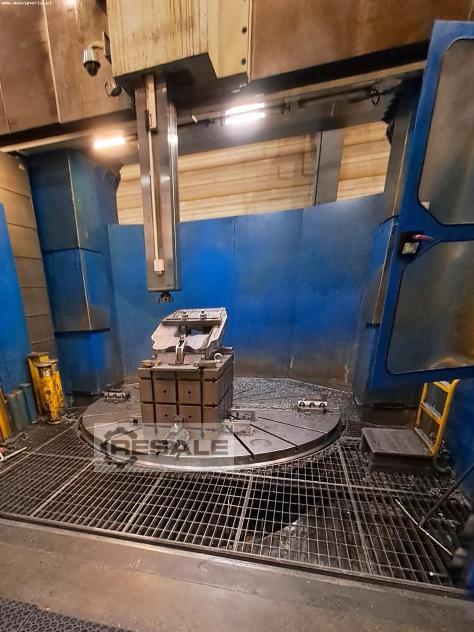

befindet sich ein großer gusseiserner Tisch mit einem Wälzlager von
3200 mm Durchmesser und einem TV-Kamerasystem, das mit den Monitoren
verbunden ist und die Verfolgung des Produktionsprozesses ermöglicht.
Alle Prozessparameter werden in einer einfach zu bedienenden SIEMENS
SINUMERIK 840D SOLUTION LINE CNC-Steuerung mit Touchscreen
programmiert.
Die im 5-fach (rechts) und 3-fach (links) Werkzeugmagazin der
Drehmaschine gespeicherten Werkzeuge werden vor und nach der
Bearbeitung durch einen unter dem Supportbalken montierten
RENISHAW-Messsensor gemessen und kalibriert. Der Sensor, der die
Montagegenauigkeit des Werkzeugs im Spannfutter und die
Fertigungstoleranz der Schneidplatten berücksichtigt, soll die
Bearbeitungsgenauigkeit deutlich verbessern, den Werkzeugverschleiß
ermitteln, die Restnutzungsdauer bestimmen und die Werkzeugabmessungen
aktualisieren.
Technische Daten der RAFAMET KCI 320/400N Karusselldrehmaschine
Allgemeine Daten
- maximales Werkstückgewicht: 50 t
- Maximaler Werkstückdurchmesser: ø 4000 mm
- maximale Werkstückhöhe (Drehen): 3000 mm
- Durchmesser des Arbeitstisches: ø 3200 mm
- Maximale Drehgeschwindigkeit des Arbeitstisches: 110 U/min
- Werkzeugmagazinplätze (rechts): 5
- Werkzeugmagazinplätze (links): 3
- Anzahl der Arbeitstischbacken (4 Stück) mit Ratschenschlüssel (1
Stück)
- Motorleistung des Arbeitstischantriebs: 121 kW
- Spannungsversorgung: 3x 400 V; 50 Hz
Fester Fräskopf 90° PIBOMULTI FEC50-30
- Halter: ISO 50
- maximale Ausgangsdrehzahl: 2000 U/min
- maximales Ausgangsdrehmoment: 1500 Nm
- Übersetzung: i=1:1
- Leistung: 30 kW
- automatische Werkzeugspannung (Spannen und Lösen)
- automatischer Werkzeugwechsel
- externe Werkzeugkühlung
- interne Werkzeugkühlung 20 bar
Universal-Fräskopf ± 120° PIBOMULTI FTARH50-20
- Halter: ISO 50
- maximale Ausgangsdrehzahl: 1800 U/min
- maximales Ausgangsdrehmoment: 600 Nm
- Übersetzung: i=1:1
- Leistung: 20 kW
- automatische Werkzeugspannung
- automatischer Werkzeugwechsel
- externe Werkzeugkühlung
- Positionierung der B-Achse ± 120° alle 1°
Spezial-Fräskopf (Offset)
- maximale Drehzahl: 2000 U/min
- Maximale Leistung: 25 kW
- Versatz der Werkzeugachse zur Spindelachse: 100 mm
- Rohrlänge: L im Bereich von 500-600 mm
- externe Kühlung der Schneidwerkzeuge
Ausstattung der KCI 320 400N Karusselldrehmaschine
- CNC-Steuerung: SIEMENS SINUMERIK 840D SOLUTION LINE
- S1-Achse (Messung der Tischposition)
- C-Achse (Positionierung des Tischwinkels)
- W-Achse (Positionsmessung des Auflageträgers)
- universeller vertikaler/horizontaler Drehkopf für
CAPTO-Werkzeugsystem mit Schlittenverstellung (halbautomatischer
Werkzeugwechsel)
- Schlitten und Schlitten-Linearmaßstäbe: HEIDENHAIN
- Messsensor für Schneidwerkzeuge: RENISHAW
- Schleifvorrichtung: SFJ
- Vertikalschlitten rechts zum Drehen-Bohren-Fräsen, Schlittenauszug
2100 mm
- Stützbalken (beweglich)
- Schiebe- und Verriegelungsmechanismus des Stützbalkens
- Teleskopabdeckungen für die Schlitten des Auflageträgers und die
Schlitten der Ständer unter dem Auflageträger
- Drehmaschinenschraubstock für Schaftmesser
- freistehendes Steuerpult
- Abdeckung des Schiebermechanismus

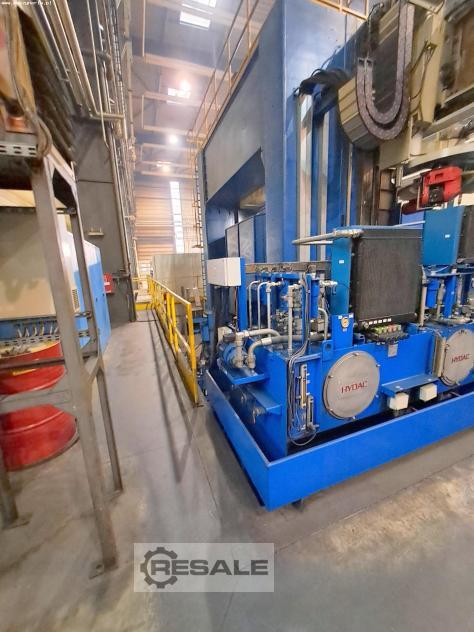

- Hydraulikaggregat
- Aggregat mit Umlaufschmierung
- Störungsdiagnose mit Betriebsverfahren auf dem Bildschirm der
CNC-Steuerung
- Industriekamerasystem
- mechanisches Späneförderband
- Späneschutz mit Spänerutsche
- Wasserkühlung des Werkzeugs (auf/ab dem Schneidwerkzeug)
- pneumatisches System
- mechanisch ausfahrbare Frontabdeckungen
- Beleuchtung des Arbeitsbereichs

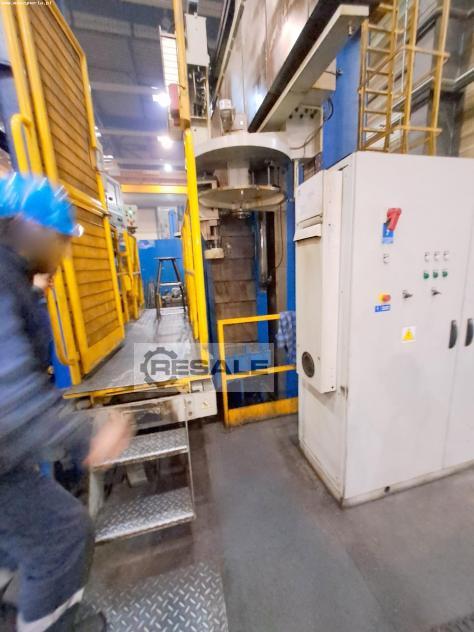

- freistehende Plattform zur Bedienung des rechten Vertikalsupports
mit Bedienfeld
- Leiter, Handläufe und Geländer
- Schaltschrank
- Betriebszustandsanzeige (Lampe)
- Kühlmittelfilterung
- Verkabelung
- Dichtungstisch und Schutzvorrichtungen
- Schraubenschlüssel zur Bedienung und Montage der
Werkzeugmaschine
- Zubehör zum Aufstellen und Befestigen der Werkzeugmaschine auf dem
Fundament
- DTR – technische und betriebliche Dokumentation
- Dokumentation der Bedienung und Programmierung des CNC-Systems
Polen
