Abmessungen (L,B): -
Gewicht: -
schwenkbar ja/nein: -

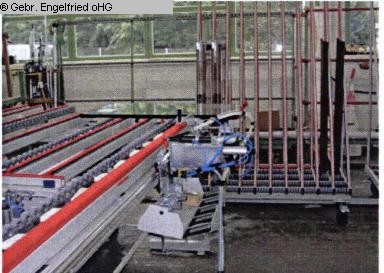

Ruchser Standardangebot mit Layout für eine
Holzfenster-Fertigung
mit angefräster Glasleiste und geschraubter
Eckverbindung.
Tageskapazität ca. 30 Fenster
Fertigung bestehend aus:
Pos. 1.0 - Artikel
107850000
1 Stück RU-PWD-H1600/130/4 Profilwagen
doppelseitig,
Länge 1600 mm, Breite 850 mm, Höhe 2140
mm
für horizontale Lagerung und Transport von
Profilzuschnitten.
12 Ablagearmpaare je Säule fest
verschweißt
mit der Säule, 2 Mittelsäulen verstellbar, lichter
Abstand der Ablagearme 130 mm, Tiefe der
Ablagearme je Seite
400 mm, Ablagearme mit
Filz belegt, mit 4 Kunststofflenkrollen,
Durchmesser
150 mm, davon 2 mit
Stoppeinrichtung
Pos. 2.0 - Artikel 10776000
1

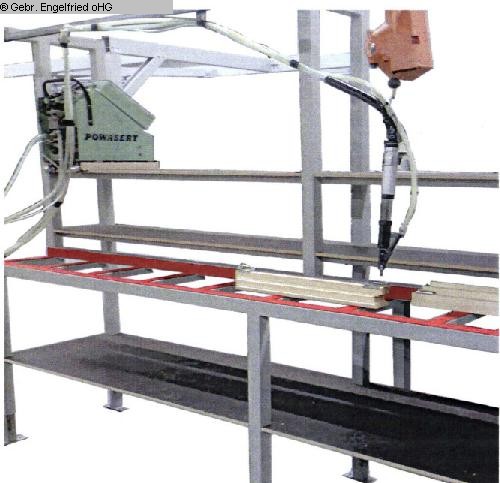

Stück RU-MSTR Montagestation für die Rahmenbeschlagteile
3000 mm
lang, Breite 600 mm
1 Stück Ablage für Beschlagteile,
1
Stück Auflagetisch mit Filz belegt
Arbeitshöhe einstellbar
zwischen 900 - 1100 mm
(Ohne Schraubeinheiten)
Pos.
2.1 - Artikel 6747
1 Stück Laufschiene mit Laufwagen 3000 mm
lang
Pos. 2.2 - Artikel 6308
1 Stück Balancer
für Geräte 3 bis 5,5 kg
Pos. 2.3 - Artikel
10778000
1 Stück RU-STS-A Stabschrauber mit
automatischer
Schraubenzuführung System POWASERT,
bestehend
aus Stabschrauber und Zuführgerät ADS-MF4,
komplett
mit Schlauchanschlüssen, Stabschrauber ADS 2445 RD mit
Drehmomentabschaltung. Eingestellt auf die beim
Kunden
verwendete Schraubenführung.
Für folgende
Schraubenabmessungen geeignet:
Schaftdurchmesser: 2,4 - 4,0 mm
Schaftlänge 10 - 35 mm
Kopfdurchmesser 5 - 8 mm
Bei
Bestellung müssen Informationen über
die Schraube an den
Hersteller in Werk geschickt werden.
Pos. 3.0 - Artikel
10782000
1 Stück RU-EW-2S Lagerwagen
zweiseitig
Lagerkapazität max. 36 Stück Flügelrahmen
in L -
förmig verschraubt, Länge 1200 mm,
Tiefe 800 mm, Höhe 2200 mm,
Auflageholme
mit Filz belegt, 4 Stück Lenkrollen, davon
2
Stück mit Stopper
Pos. 4.0 - Artikel
10766000
1 Stück RU-DR-1 Drehtisch mit
Fahreinrichtung
für Rahmenmontage. Tisch mit
Feststellbremse.
Auflageplattform mit Querholmen und je
einem
Auszug nach links und rechts mit Filzauflage.
Grundmaße
1400 x 1400 mm, ausziehbar
bis 2500 x 1400 mm, Arbeitshöhe 900 -
1100 mm
einstellbar
Pos. 4.1 - Artikel
5360-01
1 Stück Werkzeugablage fest montiert
1000 x 400
mm für RU-DR-1
Pos. 4.2 - Artikel 6354
1
Stück 3 Doppelmeter Fahrschiene für
Fahreinrichtung, Schiene 10
mm hoch
Pos. 4.3 - Artikel 6454
1 Stück
Fahreinrichtung mit Spurkranzrollen
und
Feststellbremse
Pos. 4.4 - Artikel 6788
1
Stück Eckenschraubvorrichtung. 1 Paar
Pneumatisch
höhenverstellbare Spanneinheiten
zum fixieren der Profile im
rechten Winkel.
Pos. 5.0 - Artikel 10383000
1
Stück RU-DK-T14/34 Dreh-Kipptisch
mit pneumatischer
Kippeinrichtung.
Arbeitsplattform mit 4 Auflageholmen,
Grundmaße 1400 x 1500 mm, ausgezogen
3400 x 2300 mm.
Auflagetisch mit Filz belegt.
Kipptisch in der Höhe von 900 - 950
mm
einstellbar. 2 Stück Aufstellplatten abklappbar
und
verschiebbar montiert. Traglast bis 150 kg.
Pos. 5.1 -
Artikel 6449
1 Stück Rollenbahn als
Aufstellfläche
Pos. 5.2 - Artikel 6454
1
Stück Fahreinrichtung mit Spurkranzrollen
und
Feststellrollen
Pos. 5.3 - Artikel 6354
2
Stück 3 Doppelmeter Fahrschiene für
Fahreinrichtung, Schiene 10
mm hoch.
Pos. 5.4 - Artikel 6741
1 Stück
Zusatzrahmen 1400 x 500 mm mit
Filz belegt zwischen den
ausziehbaren
Auflageholmen montiert.
Pos. 6.0 -
Artikel 6610000
1 Stück RU-KWI-1600 Kommissionswagen im
unbeladenen Zustand ineinanderschiebbar,
Länge 1720 mm,
Breite 950 mm, Nutzbreite
700 mm, Höhe 1900 mm, Anlagehöhe 1500
mm,
Tragkraft 750 kg, fahrbar durch 4 Kunststoff-
Lenkrollen,
Durchmesser 150 mm, davon 2
mit Stoppeinrichtung.
Pos. 7.0 - Artikel 10784000
1 Stück RU-FMOG
Flügel-Montage-Kipptisch mit
automatischem Schrauber zur Montage
der Flügel
mit angefräßter Glasleiste und geschraubter
Eckverbindung, pneumatisch kippbar, Auflagetisch
mit
Gummirollenleisten, Dreh- und Hubeinrichtung
mit verstellbaren
Auflageholmen, Auflageholme
mit Filz belegt, ausziehbar bar in
der Breite von
1000 - 1350 mm, in der Höhe von 1350 - 1900 mm,
12 Stück Vakuumsauger pneumatisch höhenverstellbar
an den
Auflageholmen montiert, Auflagetisch 400 mm
lang, 1600 mm breit,
in der Höhe einstellbar von
1000 - 1100 mm, Aufstellrollenbahn
für große Flügel,
Aufnahmevorrichtung für die Beschlagstanze,
11 Stück
pneumatische abschwenkbare Gegenhalter mit
pneumatischer Spanneinrichtung für die Flügel,
Pistolenschrauber mit pneumatischem Vorschub an
Laufwagen
montiert, Tiefenabschaltung und
Höhenverstellung für zwei
Schraubebenen,
Schraubenzuführgerät mit automatischer
Topfabschaltung System POWASERT
Pos. 8.0 - Artikel
742-200
1 Stück FU-DH-SF-2 Doppelhaspel feststehend auf
Säulengestell für 2 Dichtungsrollen
bis Rollengröße 620 x
350 mm (ohne Spule)
bis Rollengröße 800 x 350 mm (mit Spule).
Mit Ablage 600 x 400 mm
Pos. 9.0 - Artikel
043-200
1 Stück RU-BSL Beschlaglager freistehend,
drehbar, mit 32 Fächern zur Lagerung der
Langteile.
(Getriebe, Scheren und Axerstulp),
7 Stück Ablagen für
Eckumlenkungen,
Eckbänder und Kleinteile.
Durchmesser 1200
mm, Höhe 2000 mm
Pos. 10.0 - Artikel
10472002
1 Stück RU-TFW-800/90R Flügel- und
Türenfachwangen, 10 Fächer, Fachabstand 90 mm,
mit halbem
Fachtrenner. Anlageteil mit Filz belegt,
Aufstellfläche mit
PVC-Rollen, Fachtiefe 800 mm,
Fachhöhe 2450 mm, Höhe 2750 mm,
Breite 1350 mm.
Fahrbar durch 4 Kunststoff-Lenkrollen, Durchm. 150
mm,
davon 2 mit Stoppeinrichtung.
Bremseinrichtung zum
Halten der Elemente beim
Transport. Über einen Excenter werden
die die Elemente
einseitig angehoben.
Pos. 10.1 -
Artikel 6559
1 Paar Führungsrollen
Pos. 10.2 -
Artikel 6340S
1 Stück Führungsschiene 2500 mm
lang
Pos. 11.0
1 Stück Glasbock vom
Glaslieferanten
Pos. 12.0 - Artikel 7300000
1
Stück RU-GW-SKG Glaswagen mit gebogenem
Sortierkamm für
einfaches Beladen.
Länge 1100 mm, Tiefe 1000 mm, Tragkraft 900
kg,
Ladekapazität 21 Scheiben, Fachabstand 34 mm,
maximale
Höhe des Sortierkamms über der
Aufstellfläche 1000 mm, fahrbar
durch 4
Kunststoff-Lenkrollen, Durchm. 150 mm, davon
2 mit
Stoppeinrichtung
Pos. 13.0 - Artikel 1150000
1

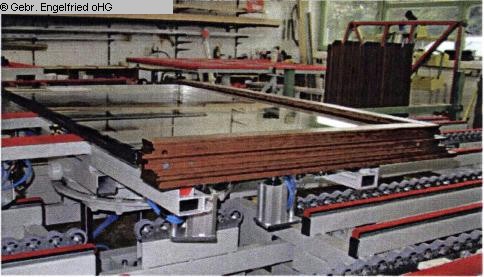

Stück RU-VGPA3 Verglasungs- und Kontrollpresse
Spannbreite
maximal 3000 mm, Länge 4000 mm,
Breite 900 mm, Höhe 2700 mm,
Anlagehöhe 1900 mm,
Pressbalkenhöhe 2400 mm.
Bei
Verwendung der Option 5414-28 Anlaufrolle
verbreitert sich das
Anlagemaß um 150 mm.
Spannbalkentiefe 1500 mm.
Anlageteil
mit Filz belegt.
Aufstellfläche als Rollenbahn, Hubeinrichtung
von
300 - 800 mm. Zwei pneumatisch abklappbare
und
verfahrbare Pressbalken. Gleichzeitiges, synchrones
Abklappen und Verfahren der Pressbalken über ein
einziges
Fußventil, dadurch geringster Zeitbedarf
beim Öffnen und
Schließen der Presse.
Sicherheitssteuerung beim Druckaufbau.
Links und rechts je eine Rolle als Kantenschutz
für Elemente
bis 250 mm Höhe
Pos. 13.1 - Artikel 5070
2
Stück abklappbare Anschläge für Kontrollarbeiten
und
Versiegeln / Verglasen von außen
Pos. 14.0 - Artikel
1000000
1 Stück RU-KW-2000S Kommissionswagen
einseitig
mit 4 Bügel für Gabelstapler, 4 Kranösen und 4
Bügel
für Zurrgurte, Länge 2000 mm, Breite 980 mm,
Nutzbreite 700 mm, Höhe 1950 mm, Anlagehöhe
1600 mm,
Tragkraft 750 kg, fahrbar durch 4
Kunsstoff-Lenkrollen, Durchm.
175 mm, davon 2
mit Stoppeinrichtung. Lenkrollen abnehmbar.
Pos. 99.0 - Montage
Pauschalpreis für die
Montage
Preis entsprechend dem Aufwand !
Pos. 99.1 -
Verpackung
Pauschalpreis für Verpackung
Preis
entsprechend dem Bestellumfang !
Pos. 99.2 -
Transport
Pauschalpreis für den Transport
Preis
entsprechend günstigstem Speditionsangebot
!
Lieferbedingung:
ab Werk Brackenheim, zuzüglich
Transport und Verpackung
Die Lackierung erfolgt im Farbton
RAL 7038 (grau) und
RAL 1012 (gelb).
Lieferzeit:
nach Absprache
(techn. Daten
lt. Hersteller - ohne Gewähr !)
