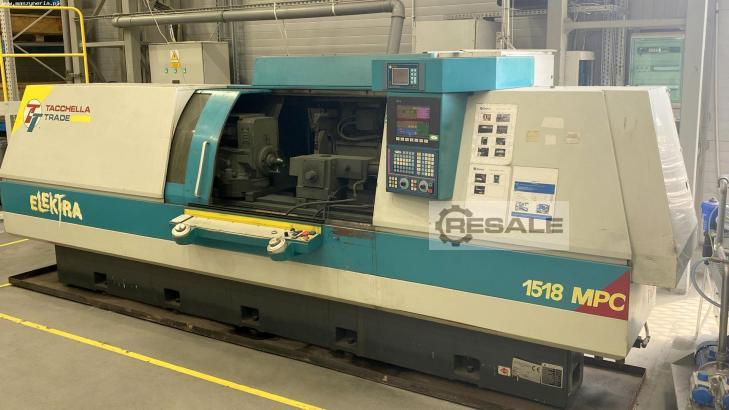

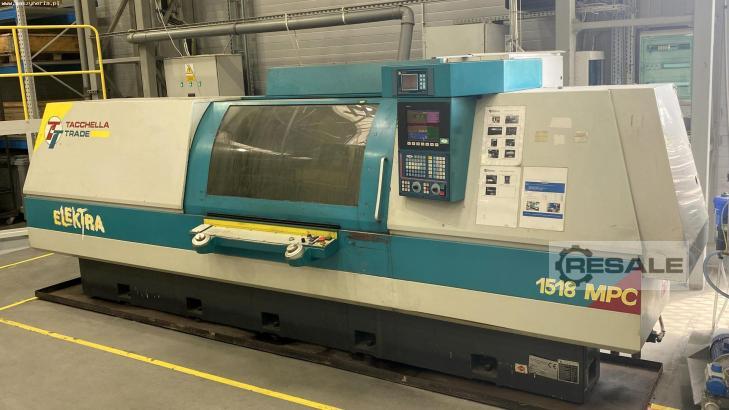

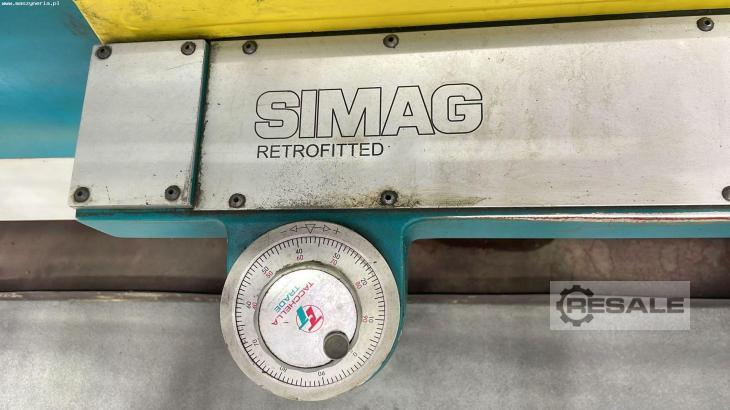

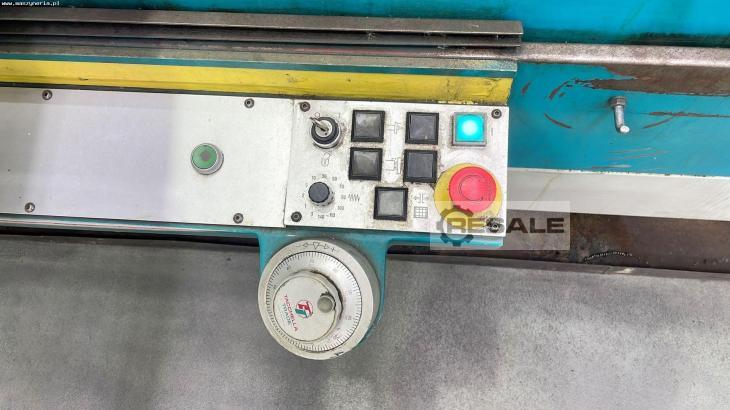

CNC-Schleifmaschine TACCHELLA ELEKTRA 1518 MPC wurde 1999 in Italien
gebaut. Die Maschine zeichnet sich durch hohe Zuverlässigkeit und
Leistung aus und wird für das hochpräzise Schleifen der äußeren
Rotationsflächen von Werkstücken mit einer maximalen Länge von 1500
mm und einem Durchmesser von 350 mm eingesetzt. Die TACCHELLA

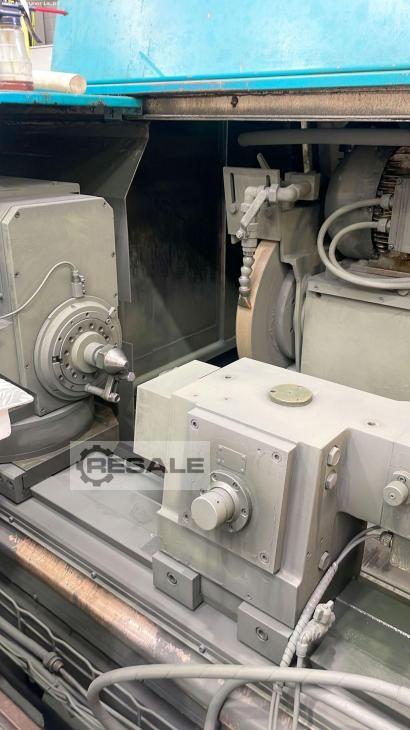

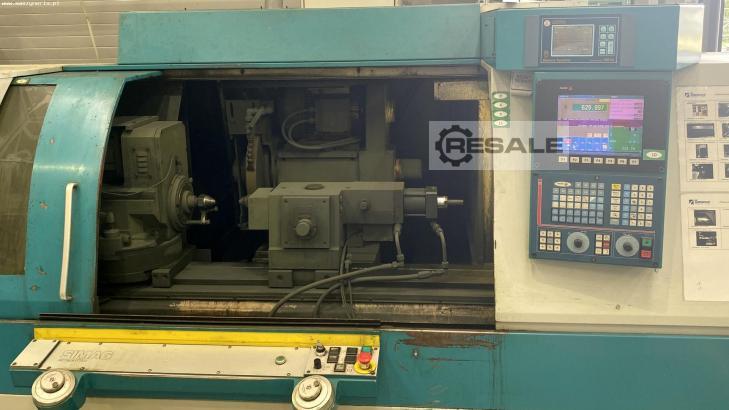

CNC-Rundschleifmaschine verfügt über einen großen Arbeitsraum mit
Reitstock, Schleifscheibenspindel und Werkstückspindel.
Nach dem Einsetzen einer Welle mit einem maximalen Gewicht von 50 kg
in die Spindelhalterung wird das Werkstück mit hoher Geschwindigkeit
von einer inkrementalgebergesteuerten Schleifscheibe mit einem
maximalen Durchmesser von 450 mm geschliffen. Um den
Bearbeitungsprozess zu vereinfachen, ist die CNC-Schleifmaschine
ELEKTRA 1518 MPC mit modernsten Merkmalen ausgestattet, wie z.B. dem

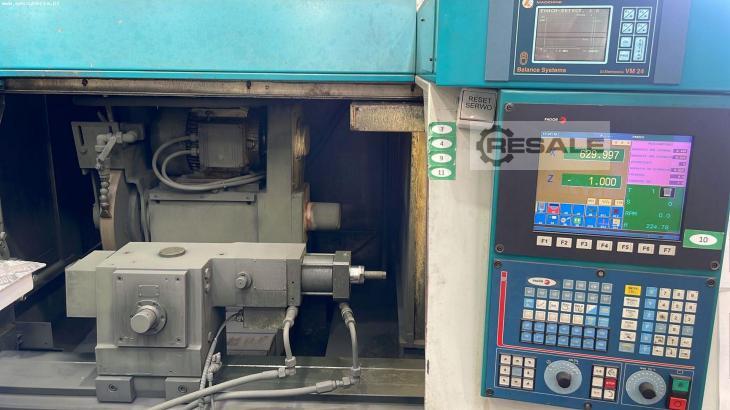

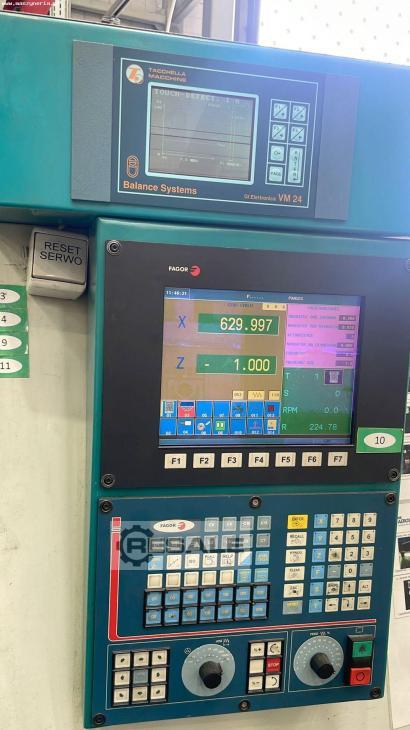

HOFLER BALANCE SYSTEMS VM 24 Bedienpult und einer funktionellen und
benutzerfreundlichen FAGOR CNC-Steuerung, die eine vollständige
Kontrolle der Maschine ermöglicht. Das Gesamtgewicht der Maschine
beträgt 6500 kg.
Technische Daten der Schleifmaschine TACCHELLA ELEKTRA 1518 MPC
Allgemeine Daten
- CNC-Steuerung: FAGOR
- Bedienpult: HOFLER BALANCE SYSTEMS VM 24
- maximale Werkstücklänge bei 0° (Schleifscheibendurchmesser 450
mm): 1500 mm
- maximaler Werkstückdurchmesser bei 0° (Schleifscheibendurchmesser
450 mm): 350 mm
- Maximales Werkstückgewicht in Stoßzähnen: 120 kg
- Stoßzahnhöhe: 180 mm
- Abstand zwischen den Stoßzähnen: 1500 mm
- Relativer Winkel zwischen den Achsenführungen: 90°
- Leistung: 15 kW
- Gewicht der Maschine: 6500 kg
X-Achse
- Vorschub der X-Achse: 350 mm
- Vorschubgeschwindigkeit X-Achse: 10000 mm/min
- Genauigkeit der X-Achse: 0,0005 mm
- Antrieb: bürstenloser AC-Servomotor
- Achsensteuerung: Drehgeber (linear)
Z-Achse
- Vorschub der Z-Achse: 1680 mm
- Vorschubgeschwindigkeit der Z-Achse: 10000 mm/min
- Genauigkeit der Z-Achse: 0,001 mm
- Tischverstellung: 0° / +7°
- Antrieb: bürstenloser AC-Servomotor
- Achsensteuerung: Drehgeber (linear)
Schleifscheibenspindel
- maximale Schleifscheibenabmessungen (Durchmesser x Breite x
Bohrung): 450 x 80 x 203 mm
- Umfangsgeschwindigkeit der Schleifscheibe (Durchmesser 300 mm): 33
m/s
- Winkeleinstellung: 0° / +180°
- Verstellsystem: manuell
- Kontrollsystem der Einstellung: Inkrementalgeber
- Ver-/Entriegelungssystem: halbautomatisch
- Motorleistung: 7,5 kW
Werkstückspindel
- Spindel-Drehzahlbereich: 10-800 U/min
- Innen-/Außenspindelkegel: Morse 5/ ASA 4
- Spindelbohrung: 36 mm
- manuelle Verstellung der Spindelbasis: 0° / +30°
- Mikrometer-Positioniergenauigkeit: ± 1°
- Maximales Gewicht des Werkstücks in der Halterung im Abstand von
100 mm von der Spindelstirnseite: 50 kg
- Drehmoment der Spindel: 22 Nm
Reitstock
- Reitstockpinole kegelig: Morse 4
- Verlängerung der Reitstockpinole: 35 mm
- Mikrometrische Seitenverstellung des Reitstocks
(Zylindrizitätskorrektur): ± 0,10 mm
Im Jahr 2016 wurde die Schleifmaschine ELEKTRA 1518 einer Überholung
im Wert von 95000 EUR unterzogen.
Polen
