| Beschreibung: |
Vierseitenhobelmaschine
WEINIG
Powermat 1200 EM 100 High-Mech
Gebrauchtmaschine
Anzahl der Spindeln: 6 St.
Arbeitsbreite: 230 mm
Hobelhöhe:
160 mm
Abrichttischlänge: 1050 mm
Vorschubmotor: 7
kW
Vorschubgeschwindigkeit: 6-40 m/min.
Weinig Powermat
1200
-------------------------------------------------------------
----------
mit Einlauf-Automatisierung Weinig Radmagazin EM 100
und verkettet
mit Auslauf-Automatisierung Weinig High-Mech A
1
Maschine wird bei uns am Lager vor Auslieferung komplett
überprüf!
Ausführliche
Beschreibung:
----------------------------------------------------
-------------------

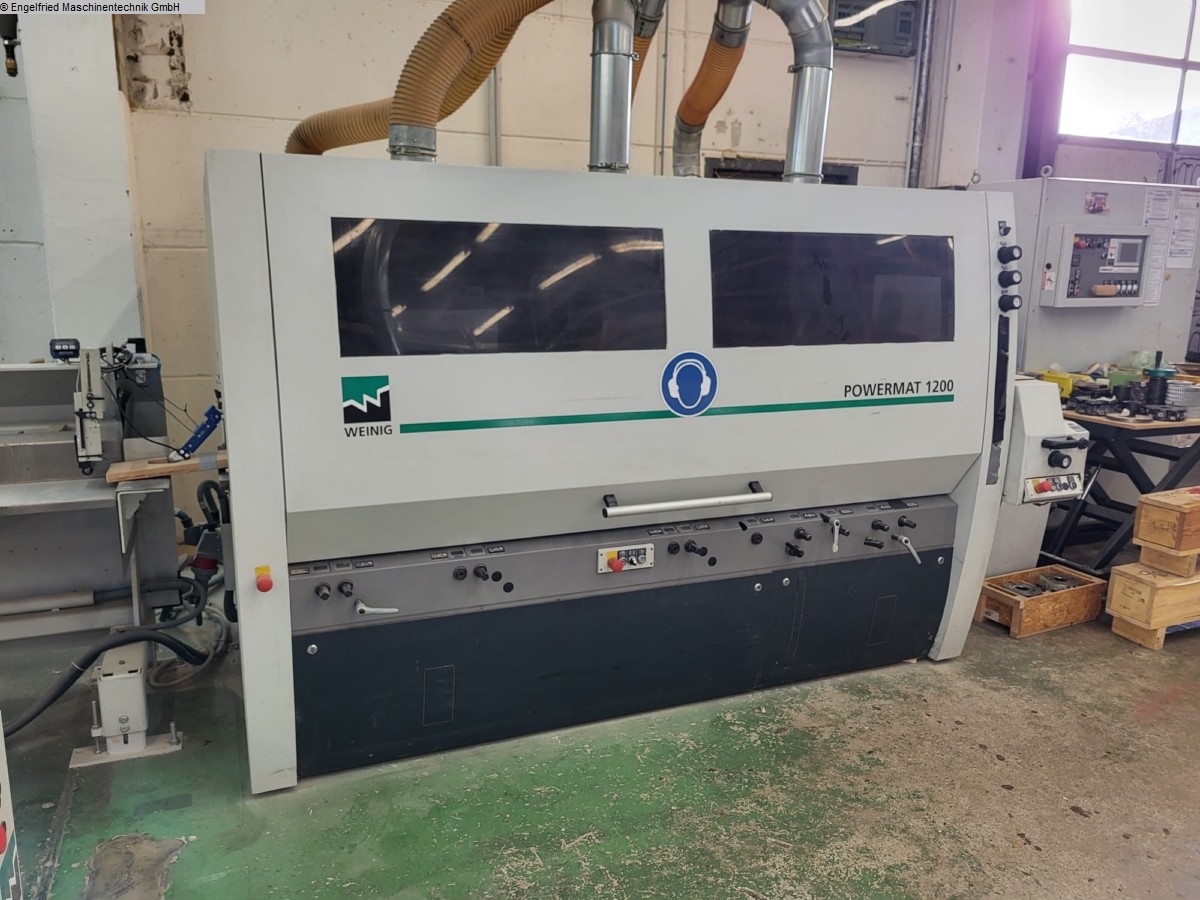

1. Weinig Hobel- und Kehlautomat Powermat
1200
-------------------------------------------------------------
----------
Technische
Daten:
-------------------------
Arbeitsbreite 20 - 230 mm
(bei Werkzeugflugkreis 93 - 163 mm)
Arbeitshöhe 10 - 160 mm (bei
Werkzeugflugkreis 93 - 163 mm)
1. Spindel
------------------------------
Erste untere
Horizontalspindel
Motor mit Bremse 7,5 KW
Spindeldurchmesser
50 mm
Drehzahl 8.000 Upm
Werkzeugflugkreis 125 - 180 mm
In
Verbindung mit PowerLock 93 - 180 mm
Werkzeuglfugkreis Falzfräser
130-160 mm
Verstellweg axial 17
mm
Falzeinrichtung
MarathonCoating vor 1. unterer
Werkzeugaufnahme
2. Spindel
------------------------------
Erste rechte
Vertikalspindel
Motor mit Bremse 7,5 KW
Spindeldurchmesser 50
mm
Drehzahl 8.000 Upm
Werkzeugflugkreis 93 - 200
mm
Maximale Kehltiefe 35 mm
Verstellweg axial 80
mm
Verstellweg radial
Min. Werkzeugdurchmesser auf
Anschlagebene 93 mm
Max. Werkzeugdurchmesser hinter Anschlagebene
200 mm
3. Spindel
------------------------------
Erste linke
Vertikalspindel
Motor mit Bremse 7,5 KW
Spindeldurchmesser 50
mm
Drehzahl 8.000 Upm
Werkzeugflugkreis 93 - 200
mm
Werkzeugflugkreis für Geradmesserköpfe max. 163
mm
Maximale Kehltiefe 35 mm
Verstellweg axial 80
mm
Druckschuh vor linker Werkzeugaufnahme, incl. 2 seitlichen
Druckrollen, gefedert
4. Spindel
------------------------------
Erste obere
Horizontalspindel
Motor mit Bremse 7,5 KW
Spindeldurchmesser
50 mm
Drehzahl 8.000 Upm
Werkzeugflugkreis 93 - 200
mm
Werkzeugflugkreis für Geradmesserköpfe max. 163
mm
Maximale Kehltiefe 35 mm
Verstellweg axial 40
mm
Geteilter Druckschuh vor oberer Werkzeugaufnahme auf
Werkzeugflugkreis
einstellbar und wegschwenkend vom Werkzeug,
gefedert.
Obere Spindel vorbereitet für den späteren Anbau
des Kasettensystems
5.
Spindel
------------------------------
Zweite obere
Horizontalspindel
Motor mit Bremse 7,5 KW
Spindeldurchmesser
50 mm
Drehzahl 8.000 Upm
Werkzeugflugkreis 93 - 200
mm
Werkzeugflugkreis für Geradmesserköpfe max. 163
mm
Maximale Kehltiefe 35 mm
Verstellweg axial 40
mm
Geteilter Druckschuh vor oberer Werkzeugaufnahme auf
Werkzeugflugkreis
einstellbar und wegschwenkend vom Werkzeug,
gefedert.
Obere Spindel vorbereitet für den späteren Anbau
des Kasettensystems
6.
Spindel
------------------------------
Zweite untere
Horizontalspindel
Motor mit Bremse 7,5 KW
Spindeldurchmesser
50 mm
Drehzahl 8.000 Upm
Werkzeugflugkreis 93 - 225
mm
Maximale Kehltiefe 15 mm
Verstellweg axial 40
mm
Verstellweg radial
Min. Werkzeugdurchmesser zur Tischebene
93 mm
Max. Werkzeugdurchmesser 6 mm unter Tischebene 225
mm
Alle Spindeln mit hoher
Rundlaufgenauigkeit.
Schmierstellen für die axiale
Werkzeugaufnahmebewegung.
Vorschubsystem
----------------
--------------
Elektronischer Vorschub, stufenlos regelbar mit
Bremse 6-40 m/min., Motor 7 kW
Einzugswalze vor 1. unterem
Werkzeug pneumatisch hoch-tief gesteuert
Durofer Spitzzahnwalzen
mit Tiefenbegrenzer und selbstreinigend
Verstellweg der
Vorschubwalzen gegenüber
linker Werkzeugaufnahme, axial 35
mm
Verkürzter Walzenabstand gegenüber der rechten
Werkzeuge
Maschinenelektrik
-----------------------------
-
Betriebspannung 400 Volt
(Spannungsbereich 380 x 420 Volt),
50 Hz
Alle Spindelmotoren in IE 2 Ausführung
Elektrik der
Maschine für Auslaufmechanisierung
Schaltschrank (mit Bedienpult)
separat von
Maschine, Distanz Schaltschrank-Maschine: 2,5
m
Maschinenständer, Tisch und
Anschläge
------------------------------
Abrichttisch 1050 m
lang (inkl. Fügelineal)
Fügelineal mit
Gleitrollen
Automatische Gleitmittelpumpe zur
Tischentharzung.
Eine angetriebene Gummi-Rolle im
Auslauftisch,
50 mm breit.
Druckrollen und
Führungen
------------------------------
Andruckrollen von
oben,
gefedert
Maschinenbedienung
-----------------------------
-
MemoryPlus
Zum Speichern der Einstellwerte von
Profilen.
Werkzeugaufnahmeachsen und Druckelemente vor und
nach
der oberen Werkzeugaufnahme mit elektronischen Doppel -
Anzeigen.
3 radiale CNC-gesteuerte Verstellung und
Positionierung der Spindel
in Verbindung mit Memory-Funktion, für
Spindel Nr. 3,4,5
CNC - gesteuerte Verstellung und
Positionierung des Vorschubs
hoch/tief in Verbindung mit der
Memory-Funktion
Zentrale Position von Schmierstellen an der
Maschinenvorderseite
Option: gebrauchte
Hobelköpfe
2. Weinig Radmagazin EM 100
Einlaufautomatisierung
-------------------------------------------
----------------------------
Zur kontinuierlichen Beschickung von
gleichen und ungleichen Werkstücklängen.
Montiert am
Abrichtständer eines Hobel- und Kehlautomaten.
Magazin bestehend
aus Höhenmagazin und Vorschubeinheit, frequenzgeregelt.
Die
Werkstücke werden manuell übereinander in das Höhenmagazin
gelegt.
Die frequenzgeregelte Vorschubeinheit mit einem
gesteuerten Vorschubrad von der
Seite gewährleistet eine
lückenlose Beschickung der nachfolgenden
Maschine.
Abklappbar in Parkstellung für manuelle
Werkstückaufgabe
Leistungsdaten
------------------------
------
Vorschubgeschwindigkeit der Hobel- und Kehlmaschine max. 36
m/min
Taktzahl max. 60 Takte/min
Antrieb frequenzgeregelt 0,55
kW
Frequenzumrichter 1,5 kW
Einzugsgeschwindigkeit 6-70
m/min.
Die Leistung des Magazins wird durch Länge, Querschnitt
und Gewicht der
Werkstücke
bestimmt.
Werkstückdimensionen:
Werkstücklänge
min./max. 350- 3000 mm
Längenunterschied max.
30%
Werlstückbreite min./max. 20- 260 mm
Werkstückdicke
min./max. 12 - 70
mm
Höhenmagazin
------------------------------
Stape
lwand rechts, montiert auf Fügelineal des
Kehlautomaten.
Stapelwand links auf Werkstückbreite einstellbar.
Für Arbeiten ohne Magazin
abnehmbar.
Füllhöhe max. 350
mm
Füllgewicht max. 45 kg
Bei Werkstückbreiten unter 80 mm
und Füllhöhe unter 350 mm kann die max.
Werkstücklänge von
3.000 mm überschritten werden.(Rollenbahn 1,5 m
erforderlich)
Vorschubsystem
----------------------------
--
Vorschubrad von links, elektropneumatisch radial
gesteuert
Einstellung der Vorschubkraft über
Potentiometer
CNC-gesteuerte Verstellung auf Holzbreite durch
PowerComPlus
der Hobel - und
Kehlmaschine
Vorschubraddurchmesser 170
mm
Vorschubraddicke 10 mm
Pneumatikanschluss 6
bar
Gesamtlänge: ca. 900 mm
Gesamtbreite: ca. 800
mm
Gesamthöhe: ca. 500 mm

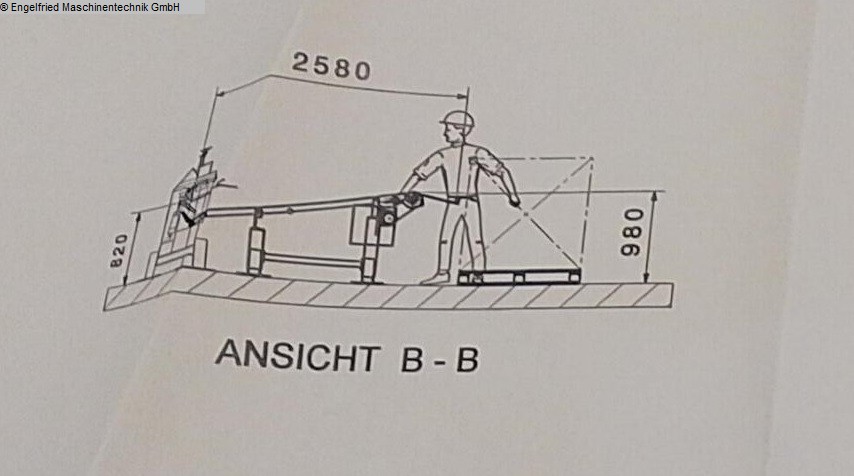

3. Weinig High Mech A 1
Auslaufautomatisierung
-------------------------------------------
----------------------------
bestehend
aus:
Abrutscheinheit:
------------------------------
Zum Absenken von Werkstücken auf den nachfolgenden
Querförderer
Flachriemen-Querförderer
-----------------
-------------
Zum Quertransport von bearbeiteten
Werkstücken
Leistungsdaten:
----------------------------
--
Der Auslauf ist ausgelegt für eine maximale
Vorschubgeschwindigkeit des
Hobel- und Kehlautomaten von 60 m/min
basierend auf Holzlängen
von 1.800 - 6.100 mm. Einschränkungen
können sich aus Zerspanung, Querschnitt,
Länge der Werkstücke
ergeben und von der Betreibsart abhängig
sein.
Fertigholzdaten:
------------------------------
Werkstückabmessungen
Länge min./max. 1800 - 6100
mm
Längenunterschied max. 30%
Breite min./max. 50 - 230
mm
Dicke min./max. 12 - 100 mm
Querschnitt max. 100
cm2
Einzeilteilgewicht max. 30 kg
Holzfeuchte
10-15%
1. Position
Abrutscheinheit
------------------------------
Zum Absenken
von Werkstücken auf den nachfolgenden
Querförderer
Gesamtlänge 7.800 mm
Breite der
Absetzklappe 270 mm
Einlaufhöhe 825 mm
Auslaufhöhe 650
mm
Taktzahl max. 28 Takte/min
2. Position
Flachriemen-Querförderer
------------------------------
Zum
Quertransport von bearbeiteten Werkstücken
Antriebsmotor
0,75 kW
Vorschubgeschwindigkeit ca. 18 m/min
Bahnen 5
Stk.
Förderweg 2.100 mm
Bauhöhe aufsteigend auf 1.000
mm
Auffangbügel, 400 mm Auflage
Elektrisch
verkettet mit Kehlautomaten

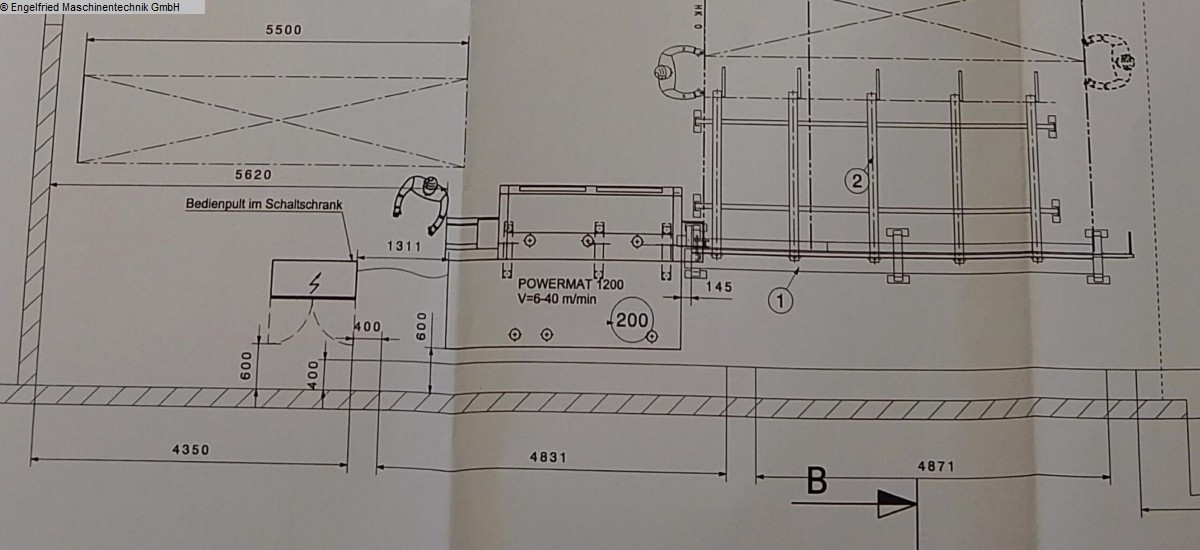

Platzbedarf
High-Mech A
1
Förderlänge x Breite ca. 2500 x 8000
mm
(technische Daten laut Hersteller - ohne Gewähr
!)
Die Daten fü, dieses
Inserat wurden erstellt mit ModulMWS - die Maschinenverwaltung von
LogoTech oHG.
Verkäufer Angebot Nr. resale 1305-2766
|
