Anzahl der Spindeln: 6 St.
Arbeitsbreite: 230 mm
Hobelhöhe:
120 mm
Abrichttischlänge: 2500 mm
Vorschubmotor: 4
kW
Vorschubgeschwindigkeit: 5-30 m/min.

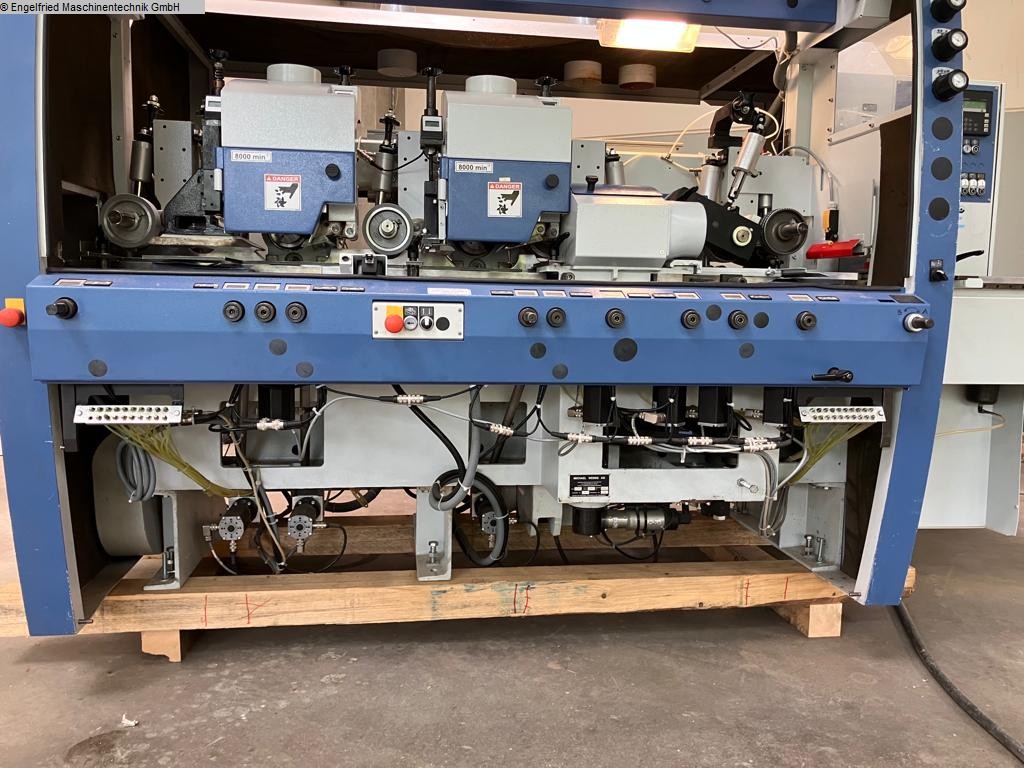

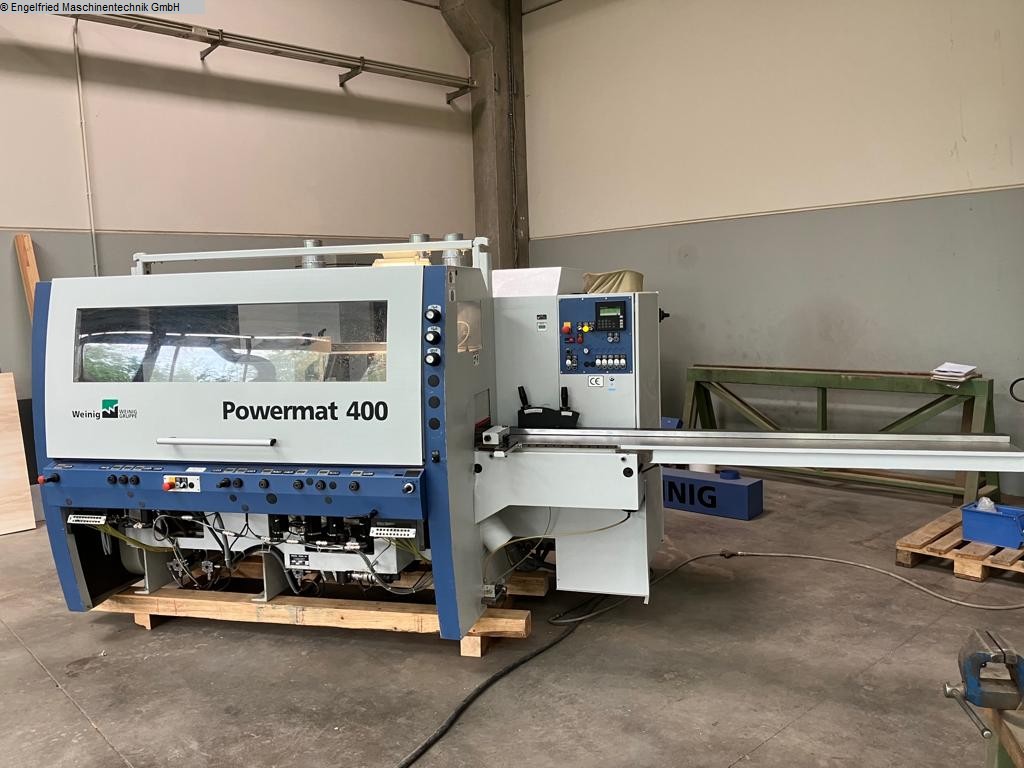

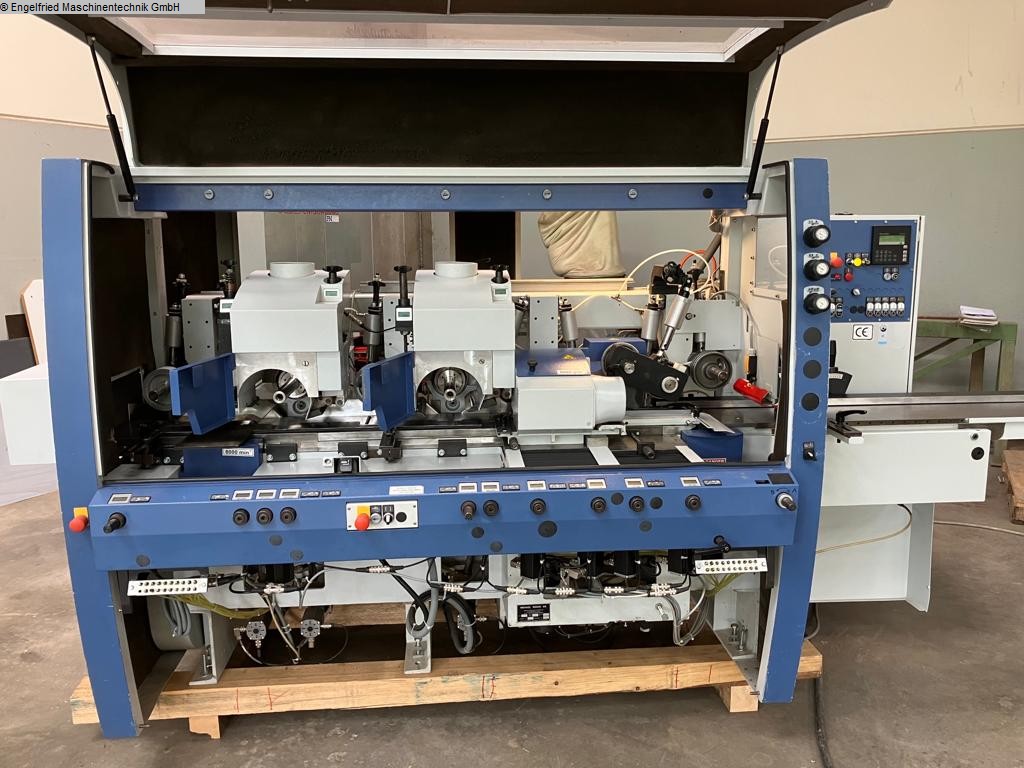

Weinig Powermat 400
mit HSK/Powerlock, axial/radial
CNC-gesteuert
----------------------------------------------------
-------------------
Maschine
überprüft
Kurzzusammenfassung:
-----------------------------
------------------------------------------
6 Spindeln mit 8.000
U/min
5 x HSK/Powerlock
Axiale und radiale CNC-Verstellung
der Spindeln über Steuerung
CNC - gesteuerte Verstellung und
Positionierung des Vorschubes
Ausführliche
Beschreibung:
----------------------------------------------------
-------------------
Technische Daten:
Arbeitsbreite:
20-230 mm
Arbeitshöhe: 8-120 mm
Anzahl Spindeln:
6
1. Werkzeugaufnahme -
unten
-----------------------------------------------
Motor
mit Bremse: 5,5 kW
Spindeldurchmesser: 40 mm
Drehzal: 6.000
U/min
Werkzeugflugkreis: 93 - 160 mm
Verstellweg axial: 5
mm
Falzeinrichtung
MarathonCoatin für Tischeinlage vor
1.unterer Werkzeugaufname

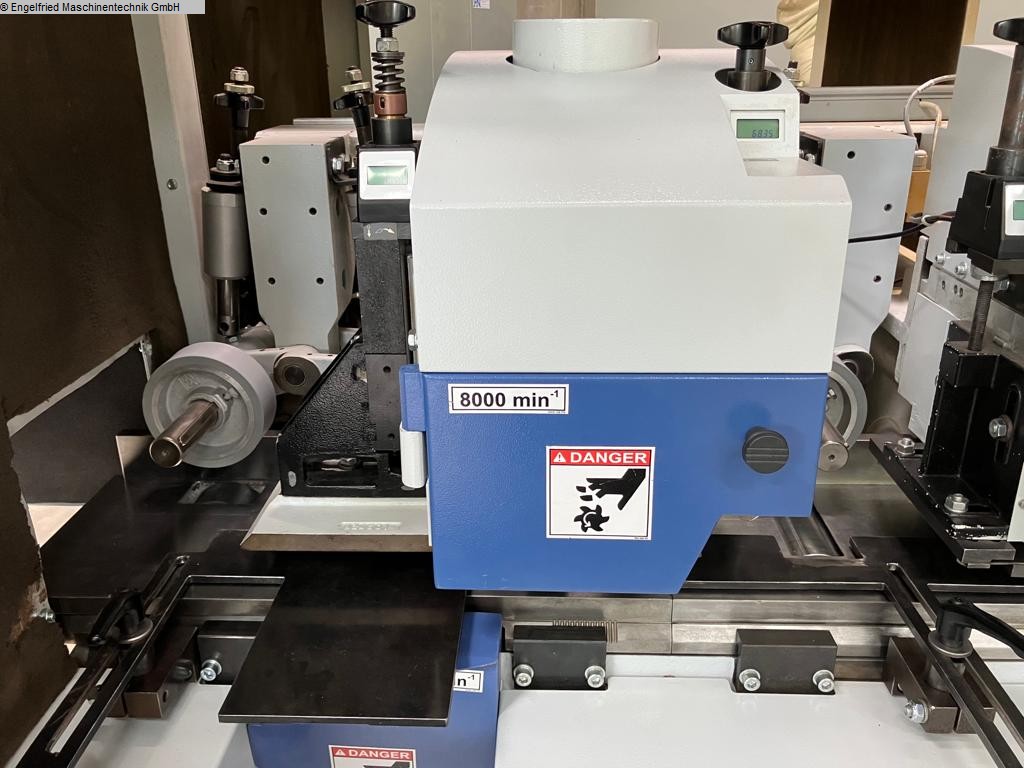

2. Werkzeugaufnahme - PowerLock -
rechts
-----------------------------------------------
Motor
mit Bremse: 11,0 kW
Gemeinsamer Motor mit linker
Werkzeugaufnahme
Drehzahl incl. Hochleistungs-Kugellager: 8.000
U/min
Werkzeugflugkreis 40 mm unter Tischebene: 93 - 200
mm
Werkzeugflugkreis 55 mm unter Tischebene: 93 - 180
mm
Werkzeugflugkreis für Gerademesserköpfe max. 163 mm
Max.
Werkzeugdurchmesser hinter Anschlagebene: 180 mm
Max. Kehltiefe:
35 mm
Verstellweg axial: 55 mm
Spindel axial und radial
CNC-gesteuert

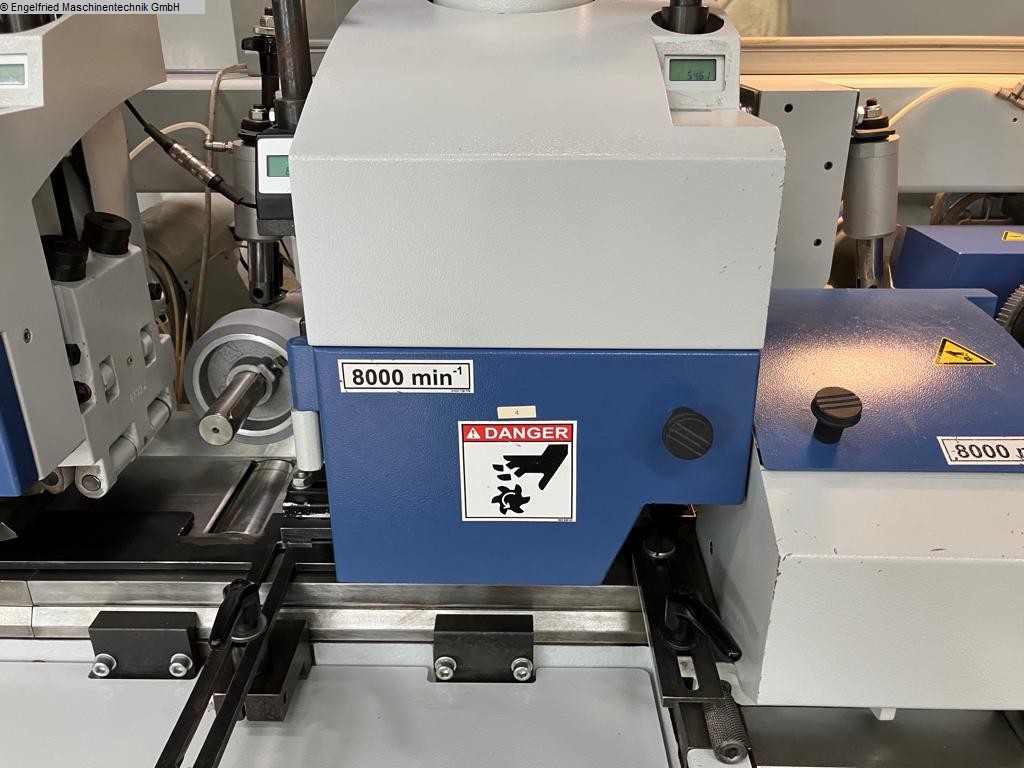

3. Werkzeugaufnahme - PowerLock -
links
-----------------------------------------------
Motor
mit Bremse: Gemeinsamer Motor mit der 2. Spindel
Drehzahl incl.
Hochleistungs-Kugellager: 8.000 U/min
Werkzeugflugkreis 40 mm
unter Tischebene: 93 - 200 mm
Werkzeugflugkreis 55 mm unter
Tischebene: 93 - 180 mm
Werkzeugflugkreis für Gerademesserköpfe
max. 163 mm
Max. Kehltiefe: 35 mm
Verstellweg axial: 55
mm
Spindel axial und radial CNC-gesteuert
4.
Werkzeugaufnahme - PowerLock -
oben
-----------------------------------------------
Motor mit
Bremse: 7,5 kW
Drehzahl incl. Hochleistungs-Kugellager: 8.000
U/min
Werkzeugflugkreis: 93 - 200 mm
Werkzeugflugkreis für
Gerademesserköpfe max.: 180 mm
Max. Kehltiefe: 35
mm
Verstellweg axial: 40 mm
Geteilter Druckschuh vor oberer
Werkzeugaufnahme, auf Werkzeugflugkreis
einstellbar und
wegschwenkend vom Werkzeug, gefedert.
Spindel radial CNC-gesteuert
5. Werkzeugaufnahme - PowerLock -
oben
-----------------------------------------------
Motor mit
Bremse: 7,5 kW
Drehzahl incl. Hochleistungs-Kugellager: 8.000
U/min
Werkzeugflugkreis: 93 - 200 mm
Werkzeugflugkreis für
Gerademesserköpfe max. : 180 mm
Max. Kehltiefe: 35
mm
Verstellweg axial: 40 mm
Geteilter Druckschuh vor oberer
Werkzeugaufnahme, auf Werkzeugflugkreis
einstellbar und
wegschwenkend vom Werkzeug, gefedert.
Spindel axial und radial
CNC-gesteuert
6. Werkzeugaufnahme - PowerLock -
unten
-----------------------------------------------
Motor
mit Bremse: 7,5 kW
Drehzahl incl. Hochleistungs-Kugellager: 8.000
U/min
Werkzeugflugkreis: 93 - 200 mm
Max. Kehltiefe: 15
mm
Verstellweg axial: 35 mm
Spindel radial CNC-gesteuert

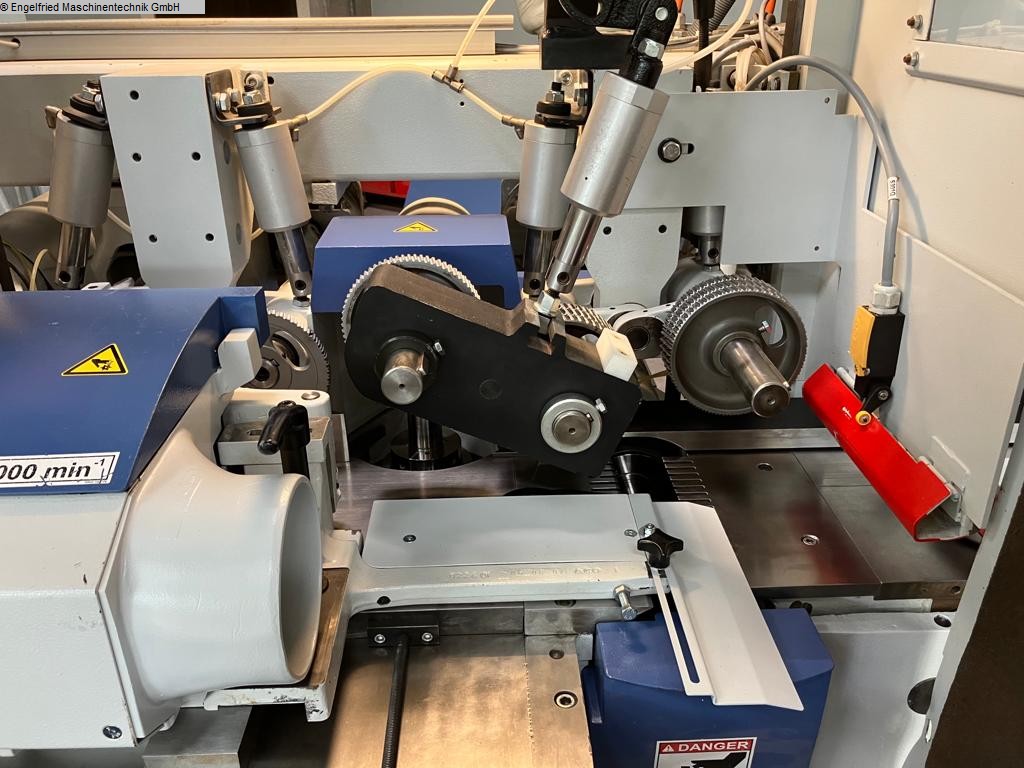

Vorschubsystem
-----------------------------------------
------
Freuquenzgeregelter Vorschub, stufenlso regelbar mit
Bremse: 4 kW, 5 - 30 m/min
Einzugswalze vor 1.unterem Werkzeug
pneumatisch hoch/tief gesteuert.
Durofer-Spitzzahnwalzen
(Weinig-Patent) mit Tiefenbegrenzer und
selbstreinigend.
Verstellweg der Vorschubwalzen gegenüber linker
Werkzeugaufnahme, axial 35 mm
Reduzierung der
Vorschubwalzenabstände auf 510 mm,
inklusive zusätzlicher
Vorschubwalzen nach den oberen Werkzeugaufnahmen
(Durchmesser 140
mm) und verkürztem Walzenabstand, Walzenbreite 50
mm
Maschinenelektrik
------------------------------------
-----------
Betriebsspannung 400 V (Spannungsbereich 380 - 420
Volt), 50 Hz.
Elektrische Ausführung nach DIN VDE 0113,
elektrische Ausrüstung von
Industriemaschinen EN60204,
IEC-204-1. Weitere Elektrovorschriften sind
nicht
berücksichtigt.
Maschinenständer, Tische und
Anschläge
-----------------------------------------------
Abr
ichttisch: 2500 mm lang (inklusive Fügelineal)
Manuelle
Waxilitpumpe zur Tischentharzung
Eine angetriebene
Gummi-Rolle im Auslauftisch - 50 mm breit
Eine angetriebene
gehärtete Stahlrolle im Maschinentisch, gefedert - 150 mm
breit
Druckelemente und
Führungen
-----------------------------------------------
Ein
e seitliche Andruckrolle vor der linken Werkzeugaufnahme, mitlaufend
und
gefedert.
Seitliche Anruckrolle am Einlauftisch,
gefedert

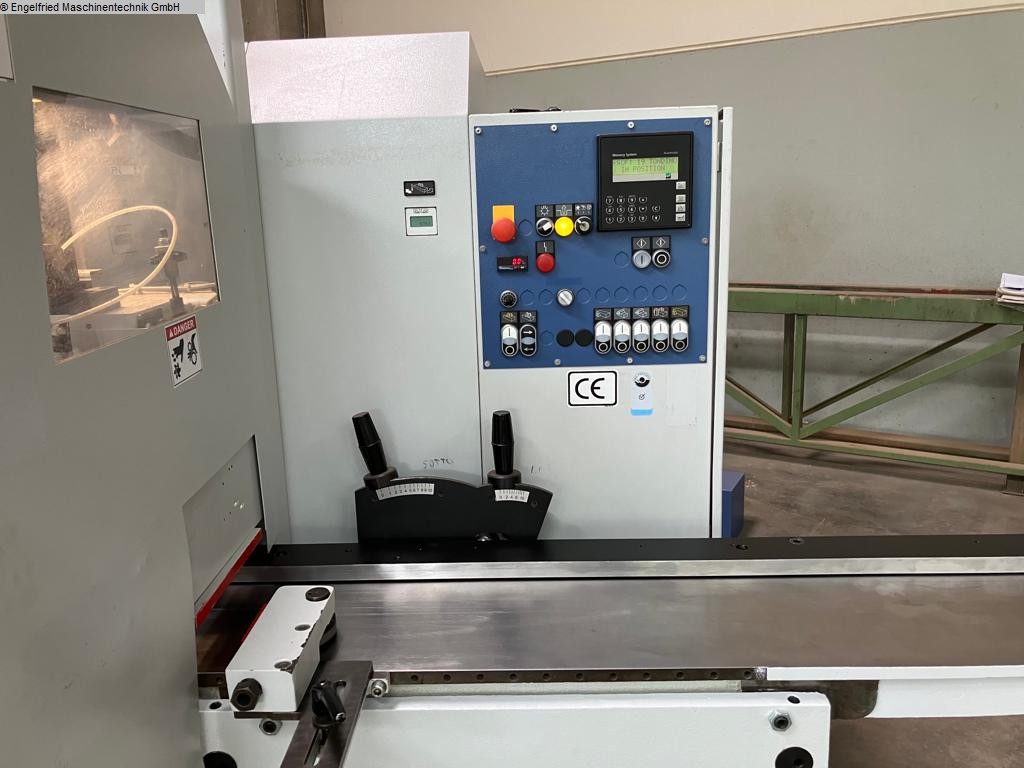

Maschinenbedienung
-----------------------------
------------------
Steuerung: Memory-Funkion
Zum Spreichern
der EInstellwerte von Profilen.
Werkzeugaufnahmeachsen mit
elektronischen Digitalanzeigen.
Funktion:
Speichern der
Einstellwerte des gefertigten Profils per Knopfdruck
untern einer
Profilnummer.
Bei erneuter Wahl der Profilnummer zeigen die
eletronsichen Doppelanzeigen
die EInstellwerte an.
Durch
manuelle Verstellen der Werkzeugaufnahmen werden die Anzeigen in
Übereinstimmung gebracht. 99
Speicherplätze.
Grundausrüstung für den EInbau der
CNC-gesteuerten Verstellung
und Positionierung
3 x axiale
CNC-gesteurte Verstellung und Positionernung der
Werkzeugaufnahmen
in Verbindung mit der Memory-Funktion für
Werkzeugaufnahme 2,3,5
5 x radiale CNC-gesteurte Verstellung
und Positionernung der Werkzeugaufnahmen
in Verbindung mit der
Memory-Funktion für Werkzeugaufnahme 2,3,4,5,6
CNC -
gesteuerte Verstellung und Positionierung des Vorschubes
hoch/tief in Verbindung mit der
Memory-Funktion
Schmierstellen für die axiale
Werkzeugaufnahmeverstellung.
Zentrale Position von Schmierstellen
an der Maschinenvorderseite.
Sicherheit und
Schallschutz
-----------------------------------------------
S
icherheits-Vollverkleidung
Elektromagenetische Verreigelung der
Sicherheitshaube
Innenleuchte
Maschine ohne
Bearbeitungswerkzeuge.
(Technische Angaben laut Hersteller -
ohne Gewähr!)
