Schlitzspindel: 1 St.
Anzahl der Fräsaggregate: 4
St.
Spindeldurchmesser: 50 mm
Steuerung: Weinig, PC-Nexus

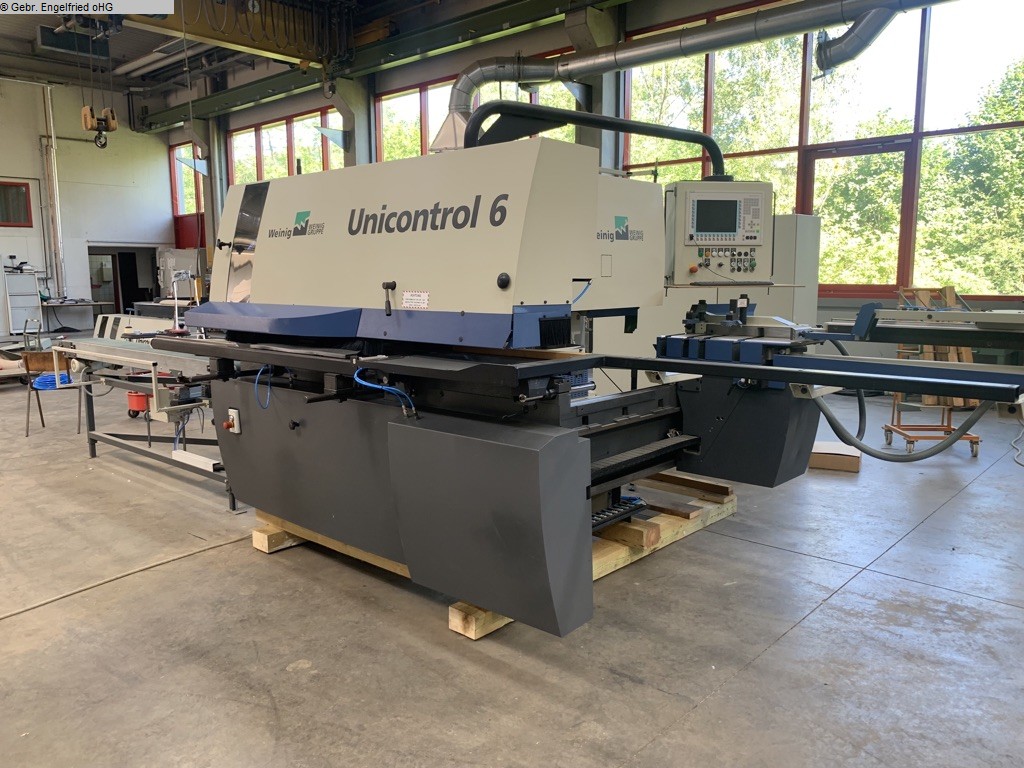

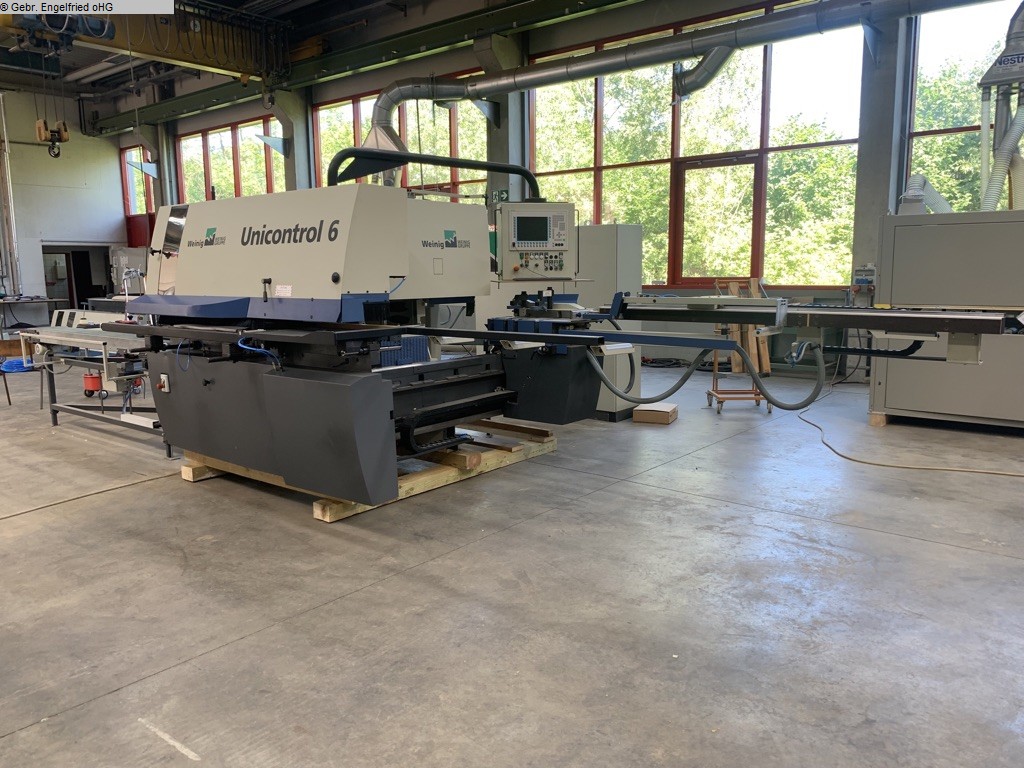

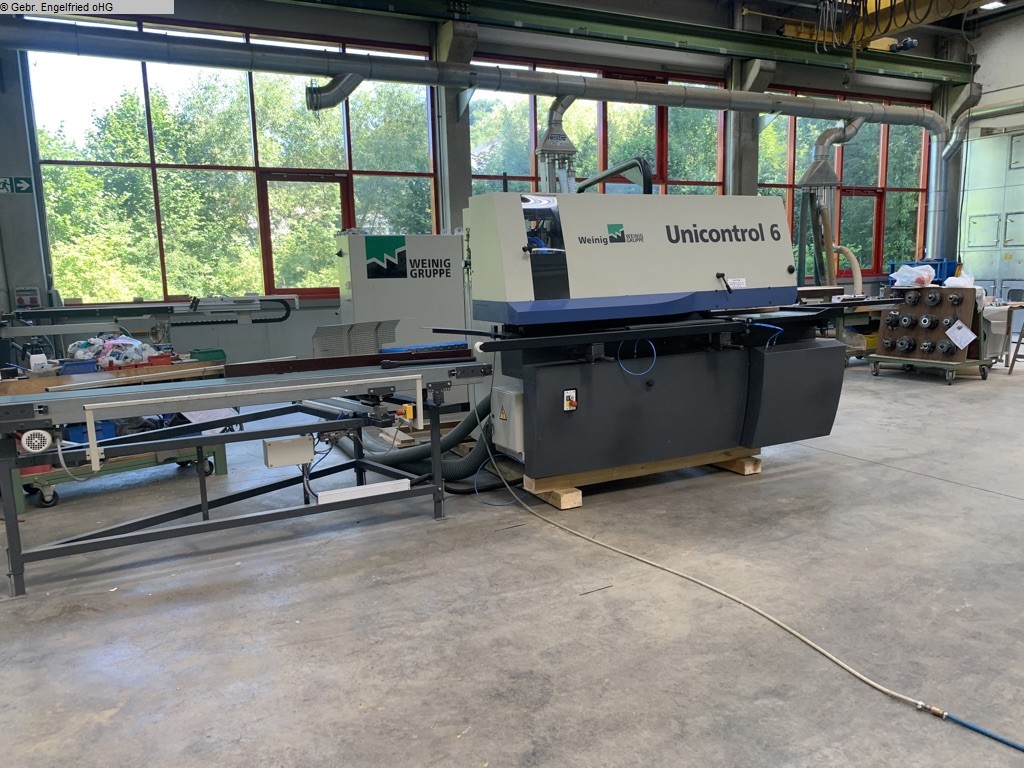

# 2764 Weinig Unicontrol 6 mit
NC-Spindeln
-----------------------------------------
Maschine
wird gereinigt und komplett überprüft
Technische Daten
Zusammenfassung
(eventuell zusätzlich beinhaltetes Zubehör bitte
anfragen)
Pos. 1:
Ablängsäge
----------------------------
> Ablängsäge
elektronisch, horizontal stufenlos verstellbar
> Anzahl Werkzeuge:
1 Stk.
> Spindeldrehzahl: 2.800 U/min
> Spindeldurchmesser: 40
mm
> Werkzeugdurchmesser max.: 400 mm
> Motorstärke: 3,0
kW
> Laserrichtlicht zur Erkennung des Sägeabschnitts
> NC
Längenanschlag, montiert auf Schlitztisch inklusive
Postionierung der Ablängsäge in Steuerung integriert.
> Länge
3500 mm
Pos. 2: Zapf- und
Schlitzspindel
----------------------------
> Anzahl
Werkzeuge: variabel, Verstellung stufenlos NC-Achse
>
Werkzeugspannlänge: 320 mm
> Spindelhub vertikal: variabel,
Verstellung stufenlos 254 mm NC-Achse
> Spindeldrehzahl: 3500
U/min
> Spindeldurchmesser: 50 mm
> Werkzeugdurchmesser max.:
320 mm
> Motorstärke: 11 kW
Pos. 3: 1.
Profilierspindel (Gleichlaufspindel und Gegenlauf)
> Position:
vertikal rechts
> Anzahl Werkzeuge: 1 Stk.
>
Werkzeugspannlänge: 120 mm
> Spindeldrehzahl: 6000 U/min
>
Spindeldurchmesser: 50 mm
> Werkzeugflugkreis max.: 232 mm
>
Motorstärke: 7,5 kW
Pos. 4: 2.
Profilierspindel
----------------------------
> Position:
vertikal rechts
> Anzahl Werkzeuge: variabel, Verstellung
stufenlos NC-Achse
> Werkzeugspannlänge: 320 mm
> Spindelhub
vertikal: variabel, Verstellung stufenlos 254 mm NC-Achse
>
Spindeldrehzahl: 6000 U/min
> Spindeldurchmesser: 50 mm
>
Werkzeugflugkreis max.: 232 mm
> Motorstärke: 11 kW
2
Vorschubwalzen gegenüber der Spindel axial pneumatisch gesteuert, 2
Positionen

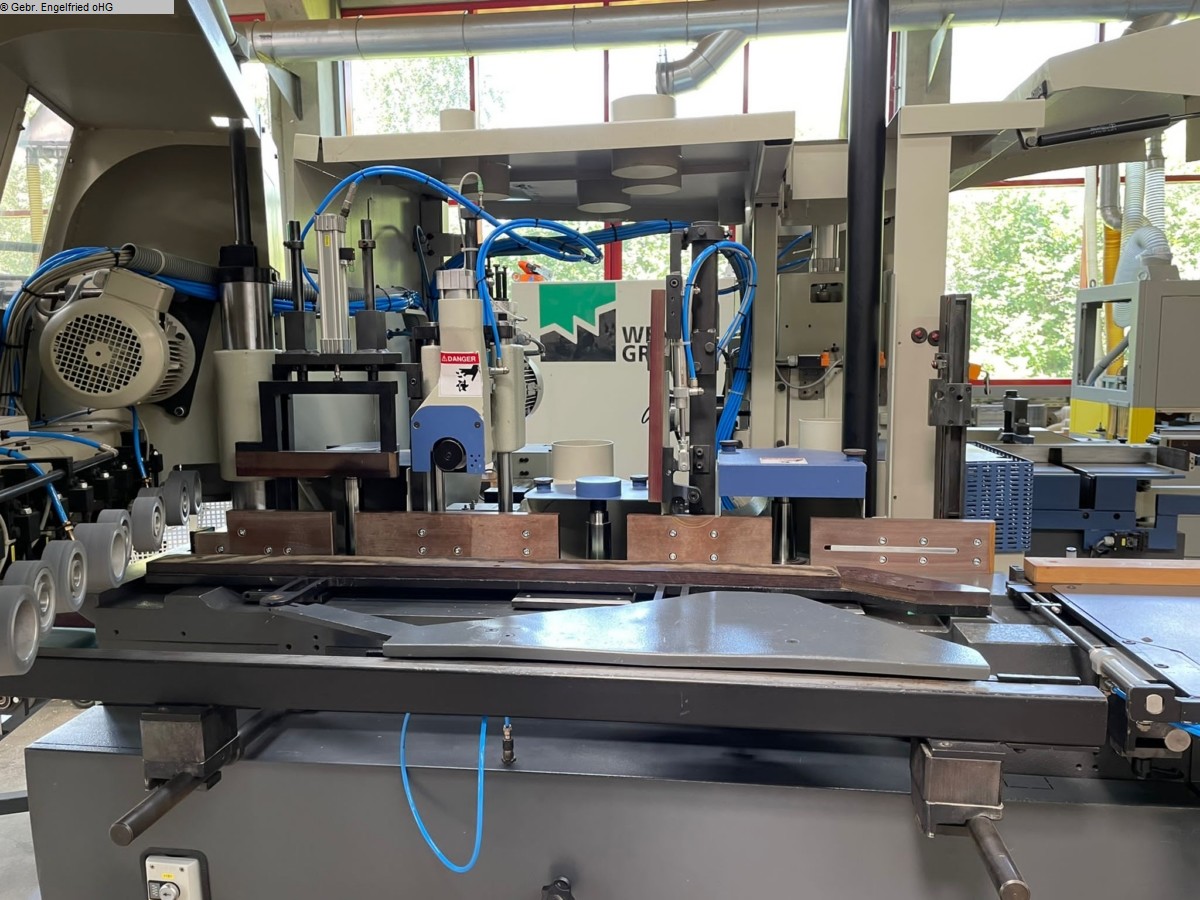

Sprossenführung bestehend
aus:
Führungslineal im Anschlag (Bereich
Gleichlaufspindel),
Sprossenstützleiste von oben im Bereich von
Profilfräsaggregat vertikal rechts
und
Profilierspindel.
Pos. 5: Profilfräsaggregat horizontal
oben
----------------------------
> Spannlänge: 40 mm
>
Spindeldurchmesser: 40 mm
> Motorstärke: 3,0 kW
> Drehzahl
5.850 U/min
> Werkzeugflugkreis max. 130 mm
> Verstellweg
axial 30 mm, 8 Positionen mittels Pneumatikrevolver
> Verstellweg
radial 125 mm, 8 Positionen mittels
Pneumatikrevolver
Pos. 6: 3. Profilierspindel
(Beschlagspindel)
----------------------------
> Position:
vertikal rechts
> Werkzeugspannlänge: 160 mm
> Verstellweg
axial 115 mm, 8 Positionen mittels Pneumatikrevolver
> Verstellweg
radial 100 mm, 8 Positionen mittels Pneumatikrevolver
>
Spindeldrehzahl: 5.850 U/min
> Spindeldurchmesser: 40 mm
>
Werkzeugflugkreis max.: 210 mm
> Motorstärke: 3,0
kW
Weitere Merkmale
----------------------------
>
online-fähig
> Umfälzeinrichung zum aussrissfreien
Umfälzen
> Doppelteilepaket
> Rückfördereinrichtung für
1-Mann-Bedienung: Lamellenförderer
> Bildschirmsteuerung
>
Schrägfenstereinrichtung
> elektronische Winkelanzeige für
Schrägfenster

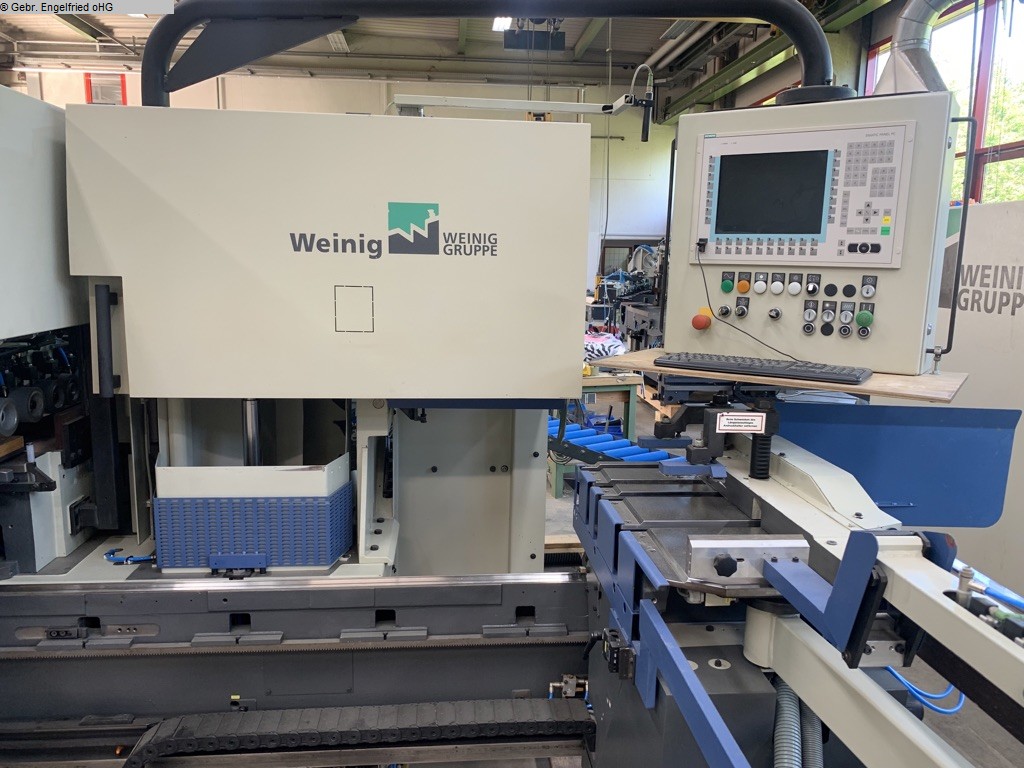

> Industrie-PC, PC-Steuerung/NEXUS
> Weinig
Typenfertigungsprogramm
> ohne Bearbeitungswerkzeuge
Noch
keine Originalbilder vorhanden.
Bilder zeigen beugleiche Maschine
aus unserem Archiv
Hinweis gebrauchte Werkzeuge:
Wir
haben derzeit gebrauchte Oertli WErkzeuge
IV 68/78 Holz
IV
68/78 Holz-Alu
am Lager, welche auf einer anderen Weinig
Unicontrol 6 NC im EInsatz waren.
Infos und Preise siehe
Lagernummer #6813
Sollten die technischen Eigenschaften
dieser Maschine Ihren Vorstellungen
nicht entsprechen, setzen Sie
sich bitte mit uns in Verbindung. Unser
langjährig erfahrenes
Team unterstützt Sie gerne bei eventuellen Anpassungen
bzw. bei
der Suche nach einer Ihren Anforderungen entsprechenden
Maschine!
(technische Daten laut Hersteller - ohne Gewähr
!)
