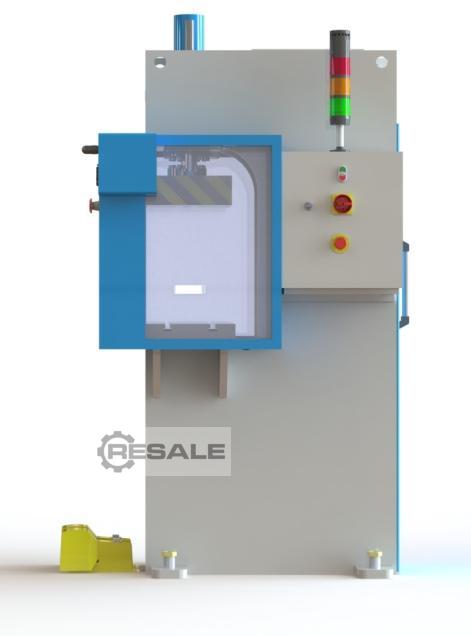

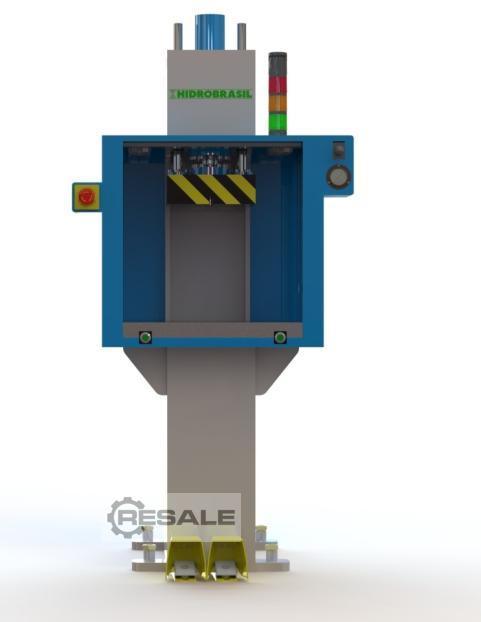

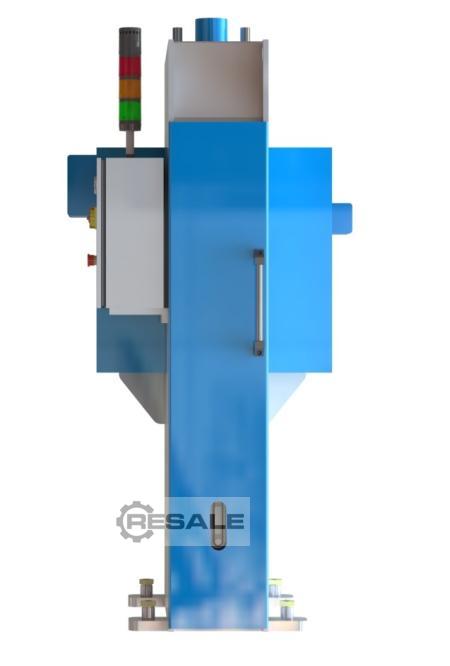

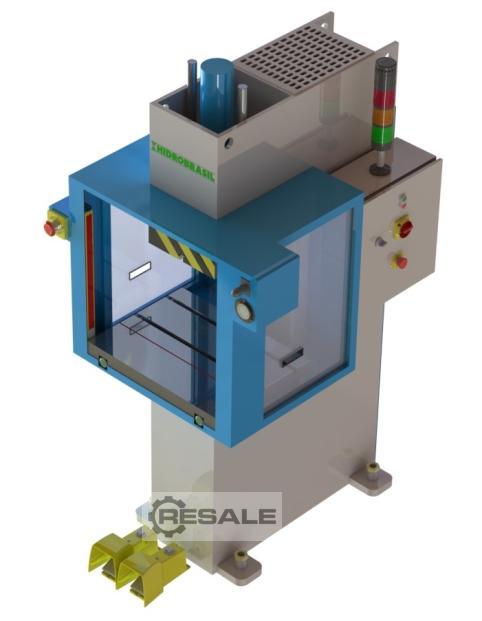

20 T PHC Pellet-Presse
Maschinentyp: Hydraulische Einständer-Presse
Baujahr: 2023
Standort: Gelsenkirchen, Deutschland
Technische Daten:
- Presskraft: max. 20 Tonnen (bei 250 Bar)
- Freie Aufreißkraft: max. 20 kN
- Druckaufbauzeit: max. 2 Sekunden (Geschlossenes Werkzeug Stahl auf
Stahl)
- Maximale Öffnungsweite: 500 mm
- Hub und minimale Öffnung: 400/100 mm
- Tischhöhe über Flur: 800 mm
- Gesamthöhe: ca. 2400 mm
- Hallenhöhe: mindestens 3.500 mm
- Parallelabweichung: +/- 0,1 mm bei 20°C
- Durchbiegung: <= 0,3 mm/m (bei max. Schließkraft mit 70%
Belegung)
- Gesamtgewicht: ca. 2 Tonnen
- Verfahrgeschwindigkeiten: Schnell-Schließen 120 mm/s,
Pressgeschwindigkeit 10 – 5 mm/s
- Schalldruckpegel: max. 78 dB(A) gemessen in 15m Höhe am Bedienfeld
nach DIN 45635-T16-KL3
- Hydraulik:
- Anzahl der Presszylinder: 1 St.
- Betriebsdruck: max. 250 bar
- Druckgenauigkeit während des Presshubes: +/- 5 bar
- Hauptpumpe: Zahnradpumpe ca. 10 L/min
- Ölvolumen: ca. 150 Liter (HLP 46 MW)
- Umgebungstemperatur: max. 40°C
- Öltemperatur: max. 55°C
- Elektrik:
- Hauptversorgung: 400 V AC
- Steuerungsspannung: 24 V DC
- Frequenz: 50 Hz
- Hauptmotor: 22 kW
- Gesamtanschluss: ca. 6 kW
- Schaltschrank:
- Schutzklasse: IP 54
- Reserveplatz: ca. 20%
- Kühlung: nein
- Innenbeleuchtung: nein
- Betriebsartenschalter: abschließbar
Ausstattung:
- Lichtschranke: SICK/PILZ/SCHMERSAL
- Positionseinstellung: über verstellbare Sensoren
- Druckeinstellung: 5 T bis 20 T, einstellbar über Drehregler
- Zweihandbedienung: standardmäßig, optional Fußbedienung
verfügbar
- Tischplatte: als Wanne mit 50 mm hohem Rand und seitlichem
Abfluss
- Schaltschrank: rechts an der Presse, IP 54 Schutzklasse
Funktion und Bedienung:
- Aktivierung: über Hauptschalter
- Druckeinstellung: über Drehregler
- Zyklusauslösung: durch Zweihandbedienung oder optionales
Fußpedal
- Sicherheitsmerkmale: gemäß EU-Normen und UVV-Vorschriften
Besondere Merkmale:

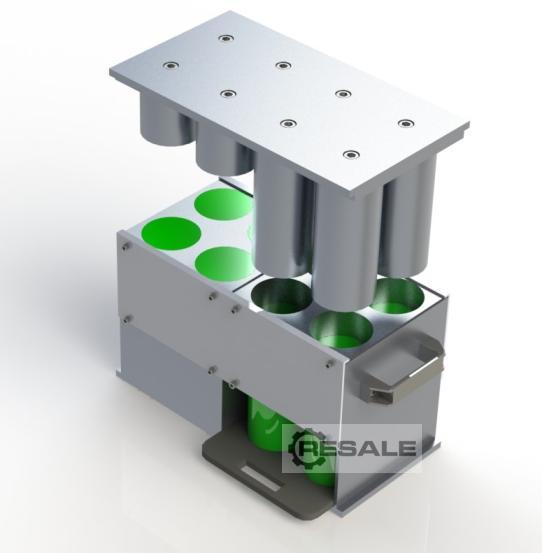

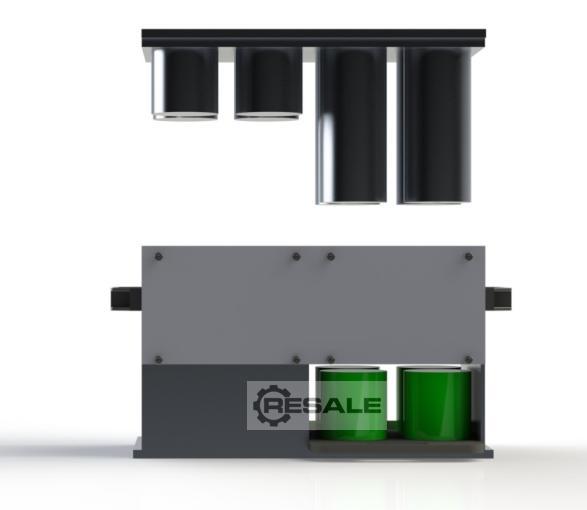

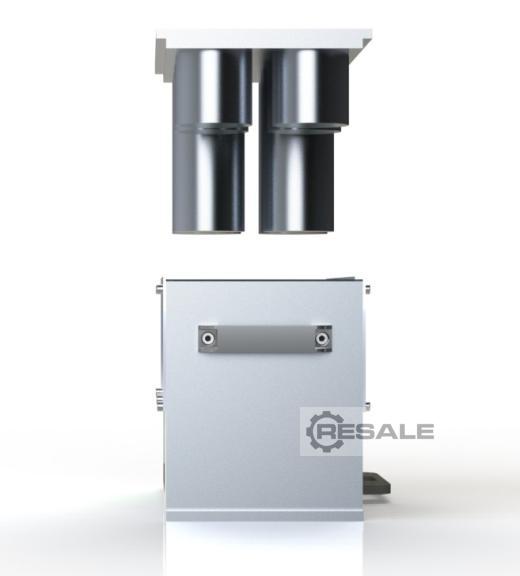

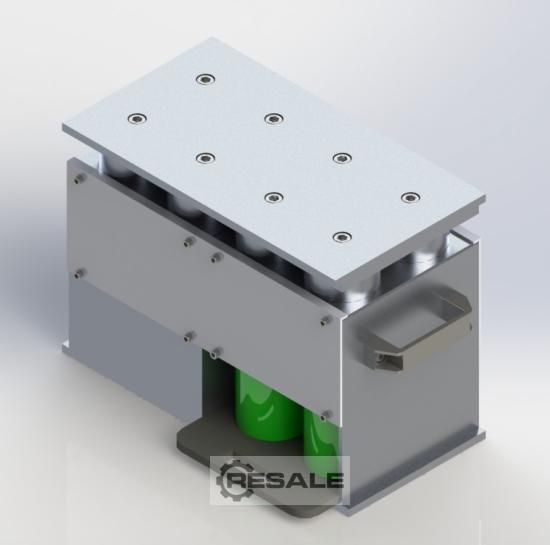

- Presswerkzeug: für die Herstellung von 4 Pellets (80 mm Höhe, 80
mm Durchmesser)
- Presswerkzeugbestandteile: Oberwerkzeug mit 8 Presskolben,
3-teiliger Unterwerkzeug
- Presszyklus: Möglichkeit zur Herstellung von 8-12 Pressteilen pro
Minute
- Hydraulikaggregat: für Wartungsarbeiten komplett demontierbar
Service und Garantie:
- Überwachung und Prüfung: durch RNB Industrieberatung gemäß DIN
ISO 16092-3-2018
- Kundendienst: ab Waibstadt oder Gelsenkirchen
- Dokumentation: gemäß CE-Standards
