Schleifdurchmesser: 350 mm
Schleiflänge: 1000
mm
Spitzenhöhe: 175 mm
Steuerung:
Gesamtleistungsbedarf: kW
Maschinengewicht ca.:
t
Raumbedarf ca.: 3,6/3,5 m
Als weltweit führendes
Unternehmen im Bereich Kellenberger – Überholung /
Retrofit
sind wir nicht nur in der Lage die Maschinen in Neumaschinen-Qualität
und mit Gewährleistung auszuliefern, sondern können Ihnen
darüber hinaus auch
den Service für Ihre Maschinen
anbieten.

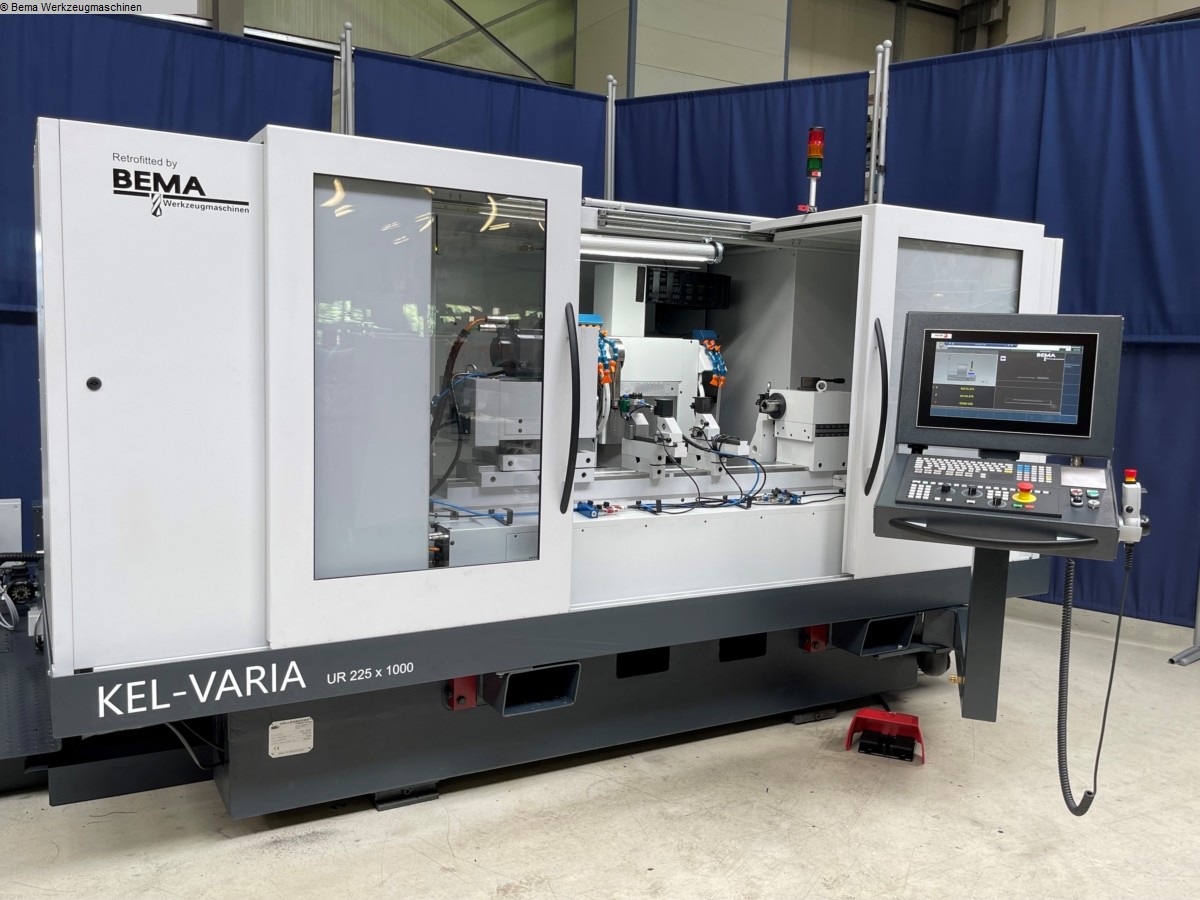

Fotos von baugleicher Maschine in Spitzenhöhe
225mm
Basis:
Kellenberger Kel-Varia
UR175-1000
Schleifkopf UR mit
T1-T2-T3
Grundausstattung:
-T1 500mm
Schleifscheibendurchmesser
-T2 400mm
Schleifscheibendurchmesser
-B-Achse hochauflösend
-Marposs
Messeinrichtung zur
Werkzeugvermessung
-Werkzeugvermessung
-Aktive
Längspositionierung
-GAP an T1 von ELASO berührungslos
integriert in die Steuerungsoberfläche

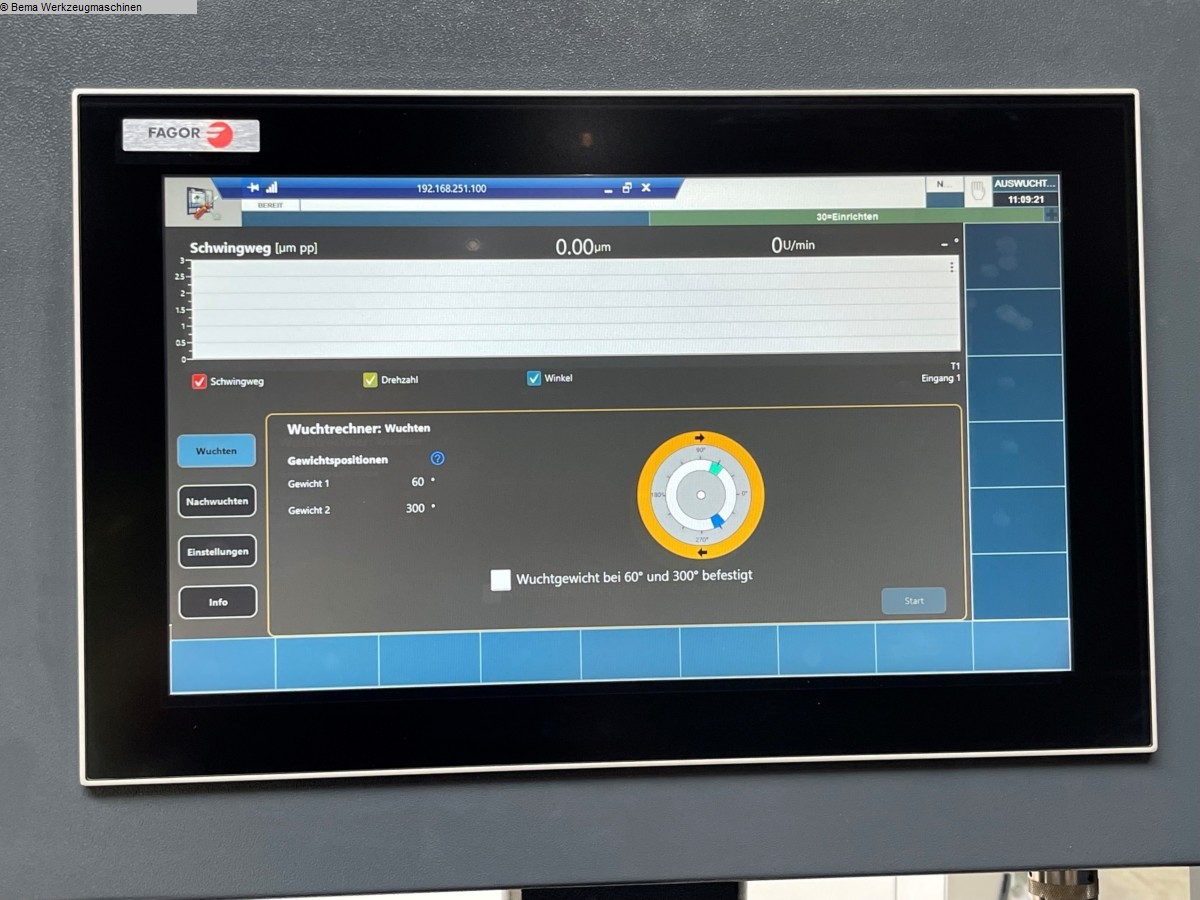

-Halbautomatisches Wuchten
von ELASO integriert in die Steuerungsoberfläche
-Reitstock mit
Handrückzug
-Werkstückspindelstock MK5 mit Kurzkegelaufmahme DIN
55026
-Innenschleifeinrichtung
riemengetrieben
-Absaugung
Optionen gegen
Aufpreis:
- neuer Werkstückspindelstock hochgenau mit
Torqueantrieb
- Innenschleifeinrichtung für Hochfrequenzspindeln
Durchmesser 120mm
-HF-Innenschleifspindel Fischer
MFM-1224/42/31
re.HJND-21
-HF-Spindel mit HSK-Aufnahme 24.000
U/min mit
integriertem GAP Sensor.
(Lieferzeit)
-CNC-gesteuerte
C-Achse
-Unrundschleifen
-hydrostatische Gewindespindel in
x
-neues Hydrostatikaggregat mit nur 1 Pumpe und
Druckspeicher
somit bessere Energieeffizienz.
-Überwachung
des Wasseranteils im hydrostatischen Systems
Weitere
Optionen auf Anfrage möglich
Mechanische
Überholung:
-komplette Maschine nach Kellenberger
Messprotokoll überholt
-Neue servicefreundliche
Kabine
-Neulackierung
Elektrische
Überholung:
-Neue moderne CNC-RUNDSCHLEIFMASCHINEN-Steuerung
mit
BEMA Runschleifoberfläche
-Neu aufgebauter
Schaltschrank
-Neue Antriebstechnik
-Austausch sämtlicher
elektrischer Leitungen Berus Druckschalter etc.
-Neue
Absolut-Glasmaßstäbe in x- und z
-Neuer Absolut Drehgeber
(Bei-B-Achse)
Steuerung:
Schleif-Grundzyklen
-We
rkstück Nullen mit Z-Pos (Längspositionieren)
-Schleifscheiben
Vermessung mit BEMAT
-Anschnitt-Sensor GAP

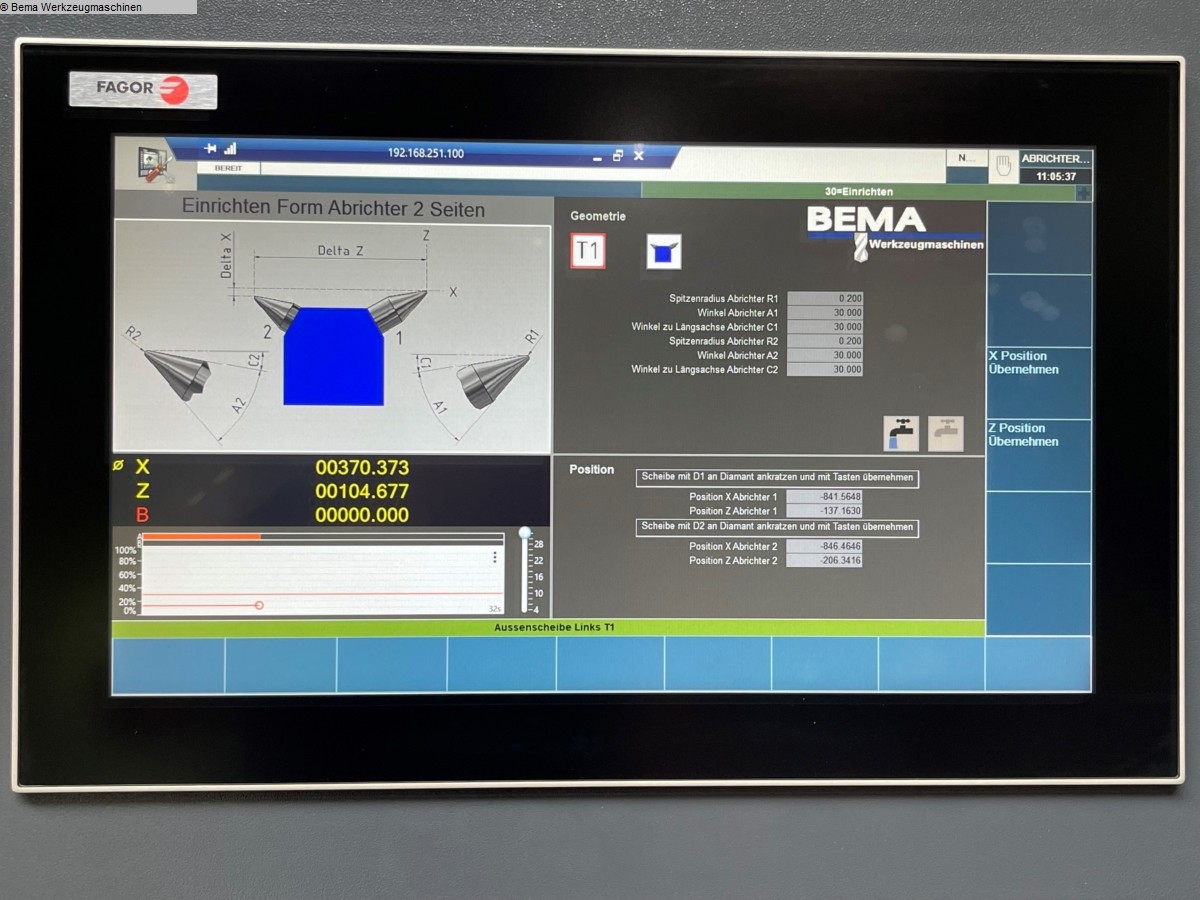

-Vermessen
Abrichtdiamanten
-Korrekturen
-Außen- und
Innenrundschleifen
(Pendel und Einstechschleifen)
-Außen-
und Innenkegelschleifen
(schwenken der B-Achse, Abrichten mit
gerader Scheibe)
-Außen- und Innenradiusschleifen
(Radius
auf Scheibe abgerichtet)
Optionale Schleifzyklen
-Profil
Einstechen außen und innen mit Profilscheibe
-Profil
Schleifenaußen- und innen mit gerader Scheibe

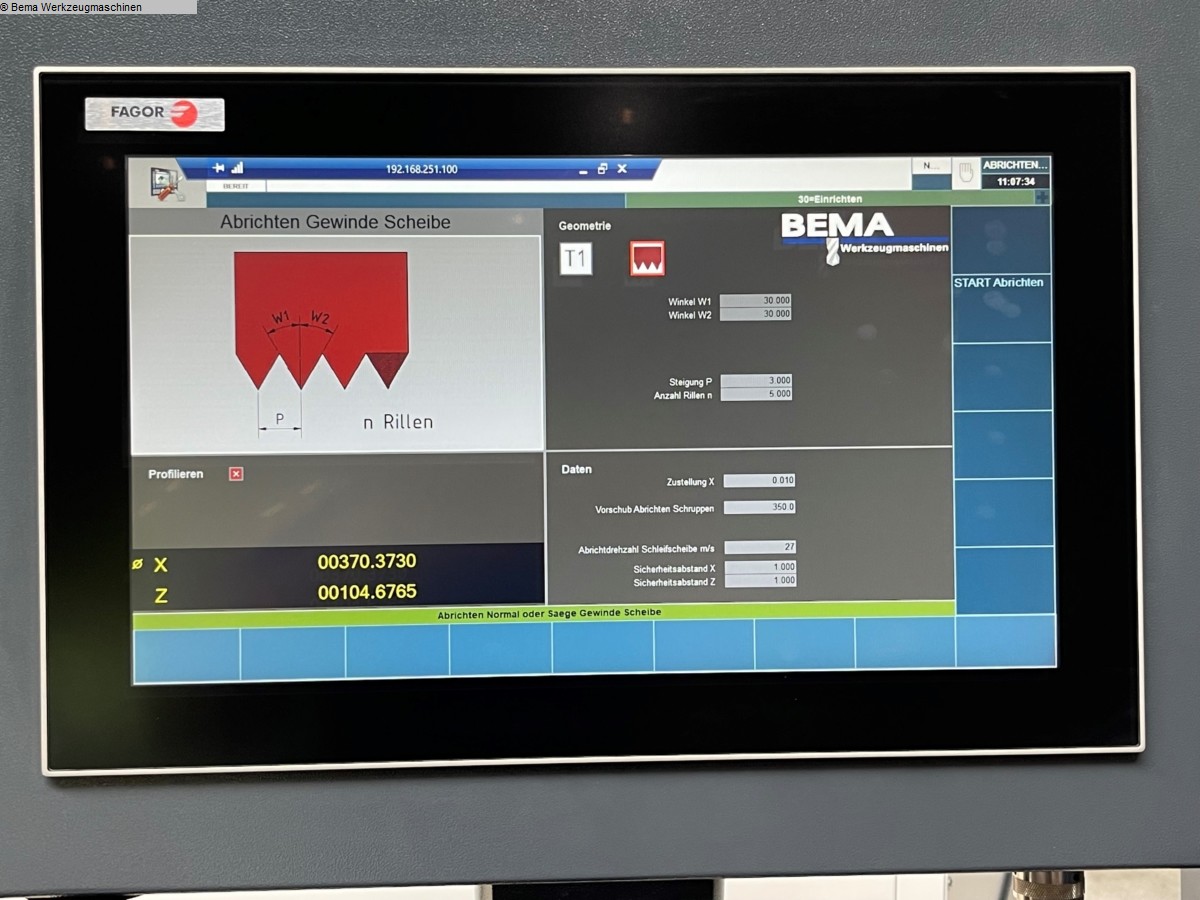

-Ein- und
mehrgängige Außen- und Innengewinde
Schleifen mit
frei wählbaren Flankenwinkel
-Trapezgewinde Schleifen
-Unrundschleifen außen und innen
15.000
Auf Anfrage
